Описание
Стабилизированный блок питания 05012 (SLZ01Y) предназначен для подключения автоматических смесителей, душей, а также устройств смыва писсуаров и унитазов.

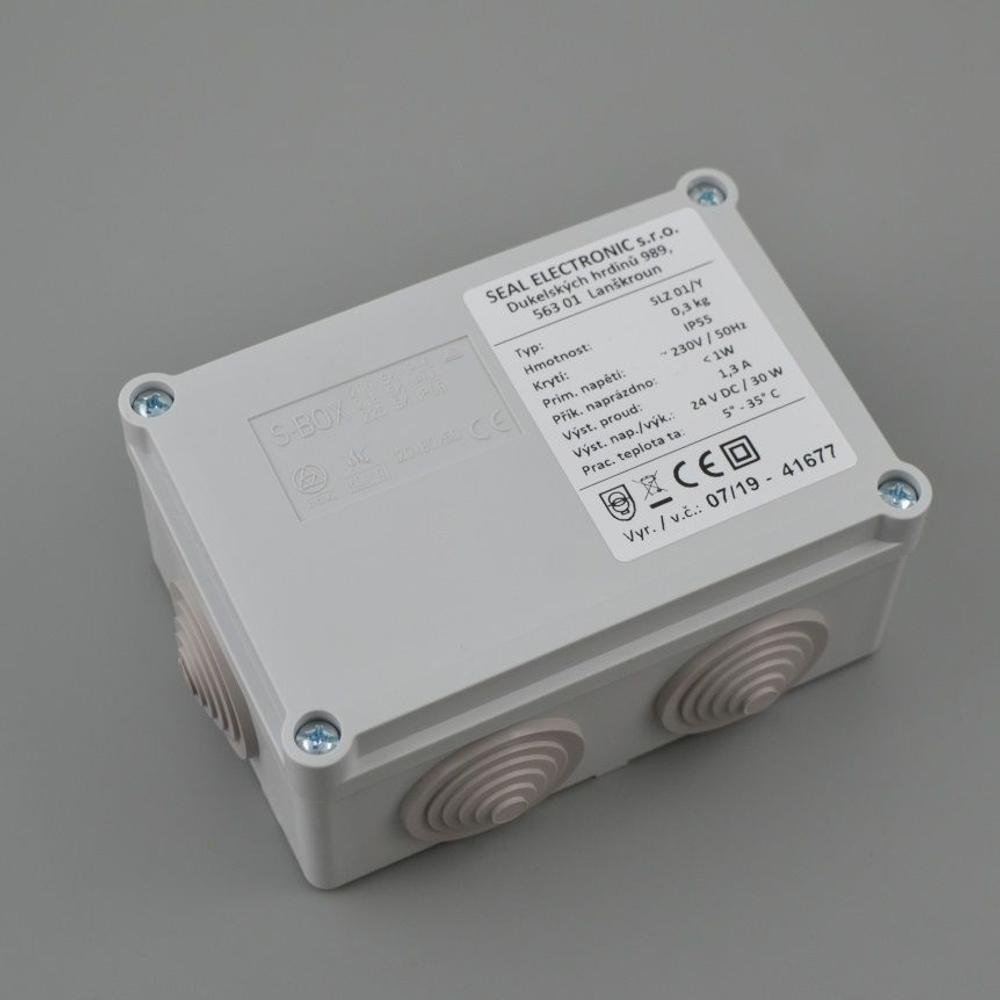

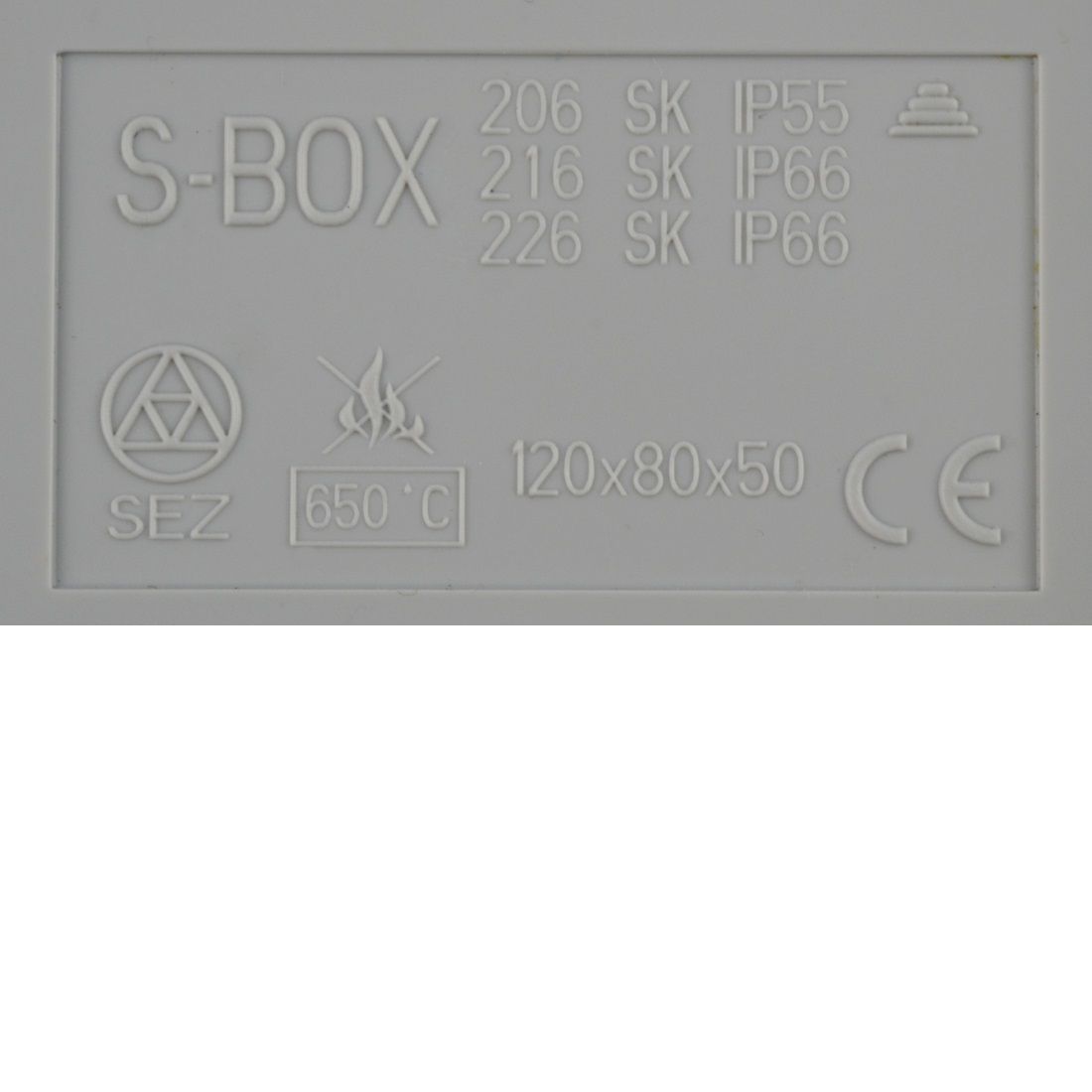

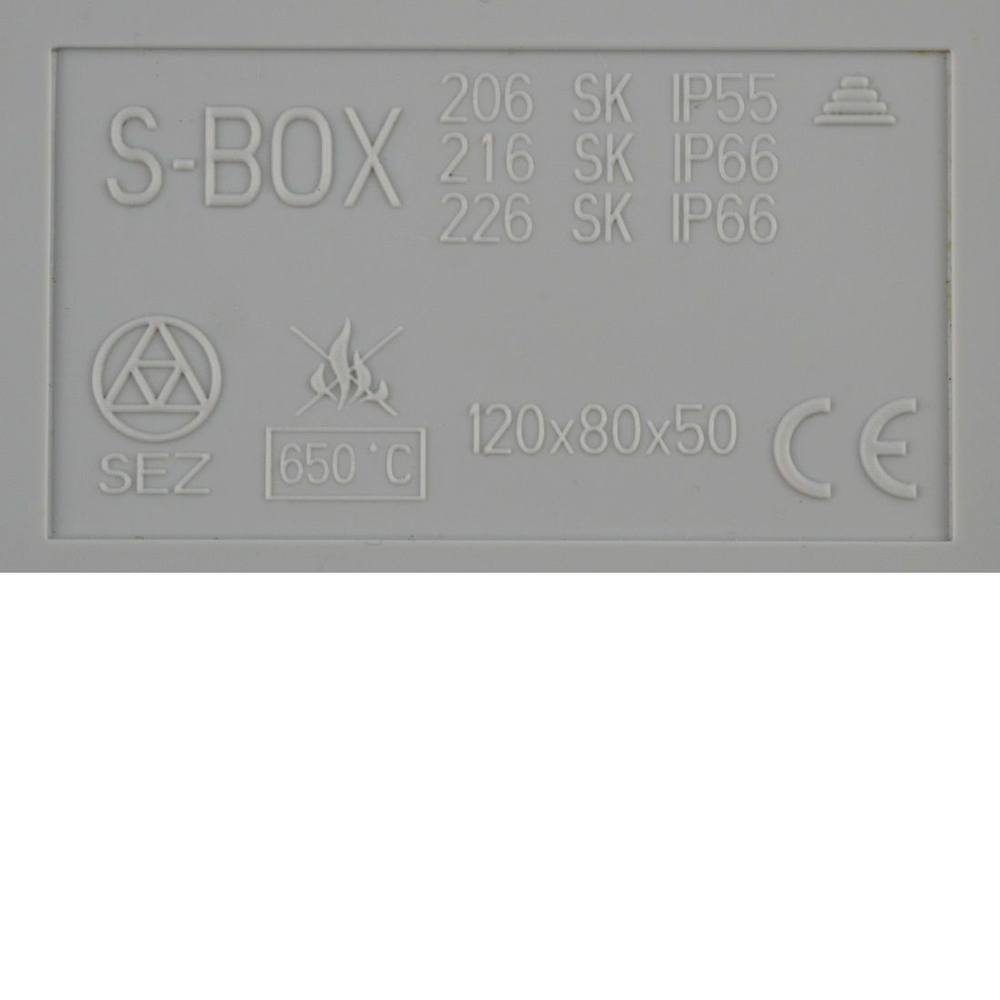

Блок питания исполнен в пластиковом корпусе с эластичными отрезными пробками для подвода электрокабеля. Доступ к внутренним элементам осуществляется через съёмную крышку, которая крепится на 4 винта.

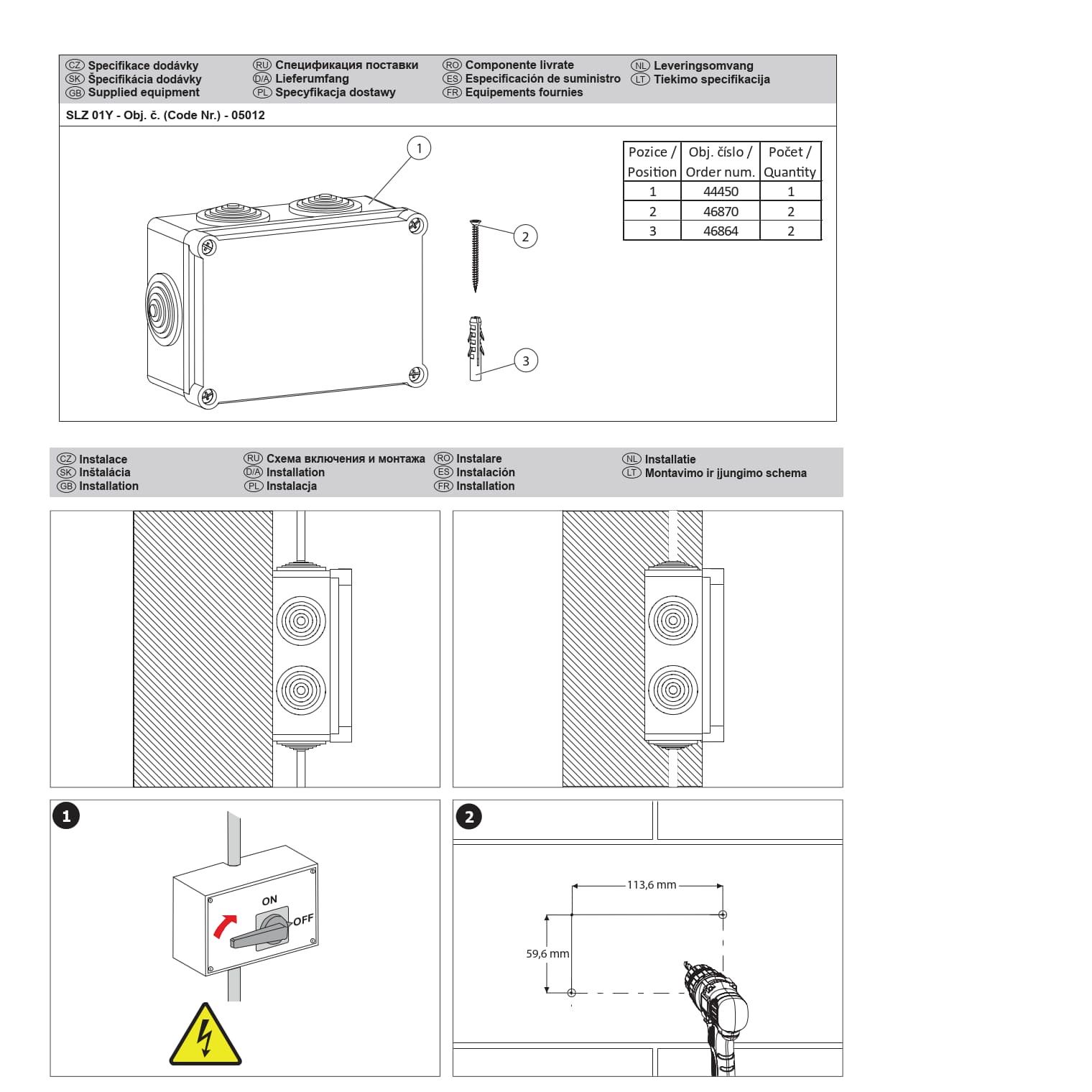

Монтаж

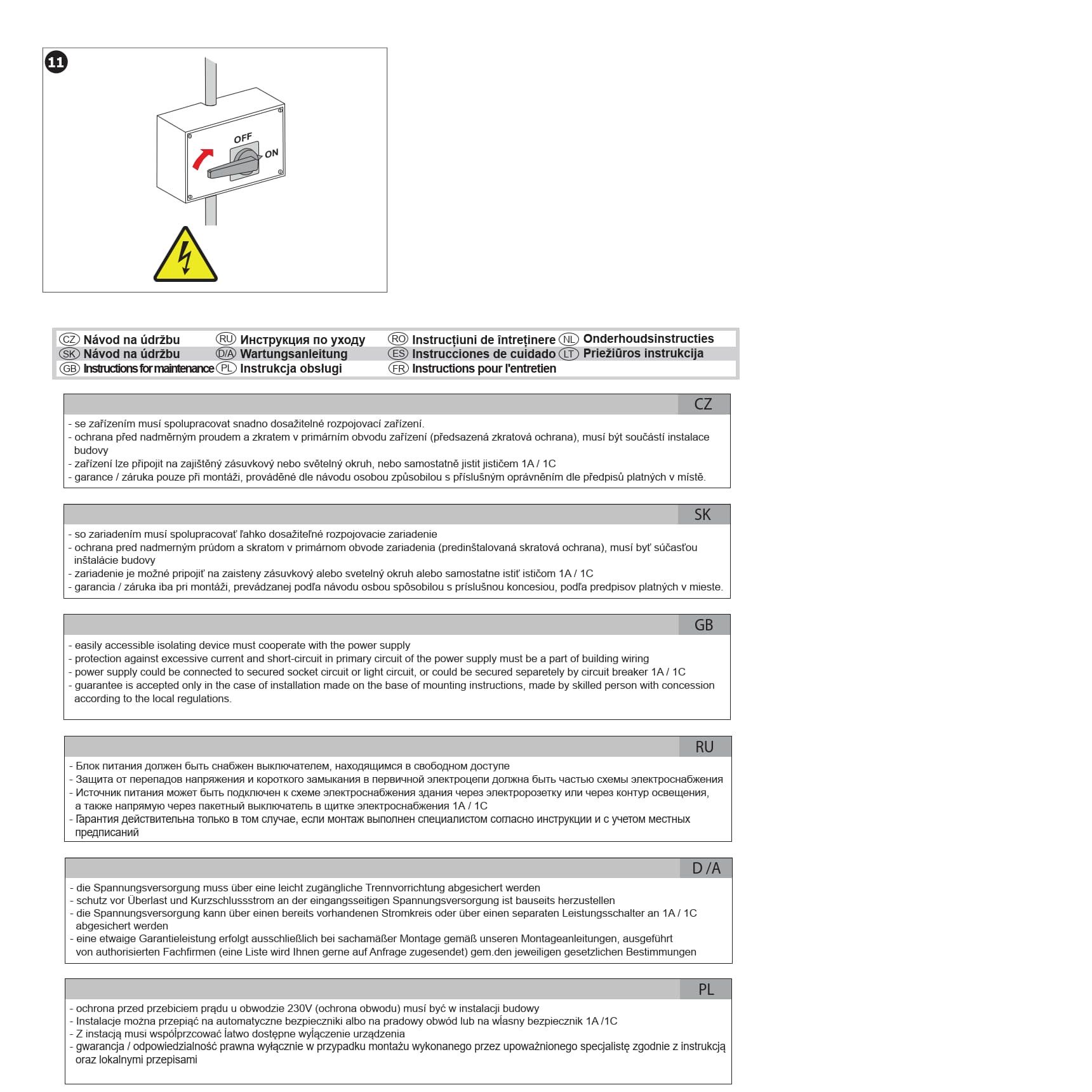

Блок питания должен подключаться к электросети через устройства защиты от короткого замыкания и перепадов напряжения, а также через выключатель, доступный для обслуживающего персонала. Монтаж, подключение и ввод в эксплуатацию должны производиться только квалифицированными специалистами.

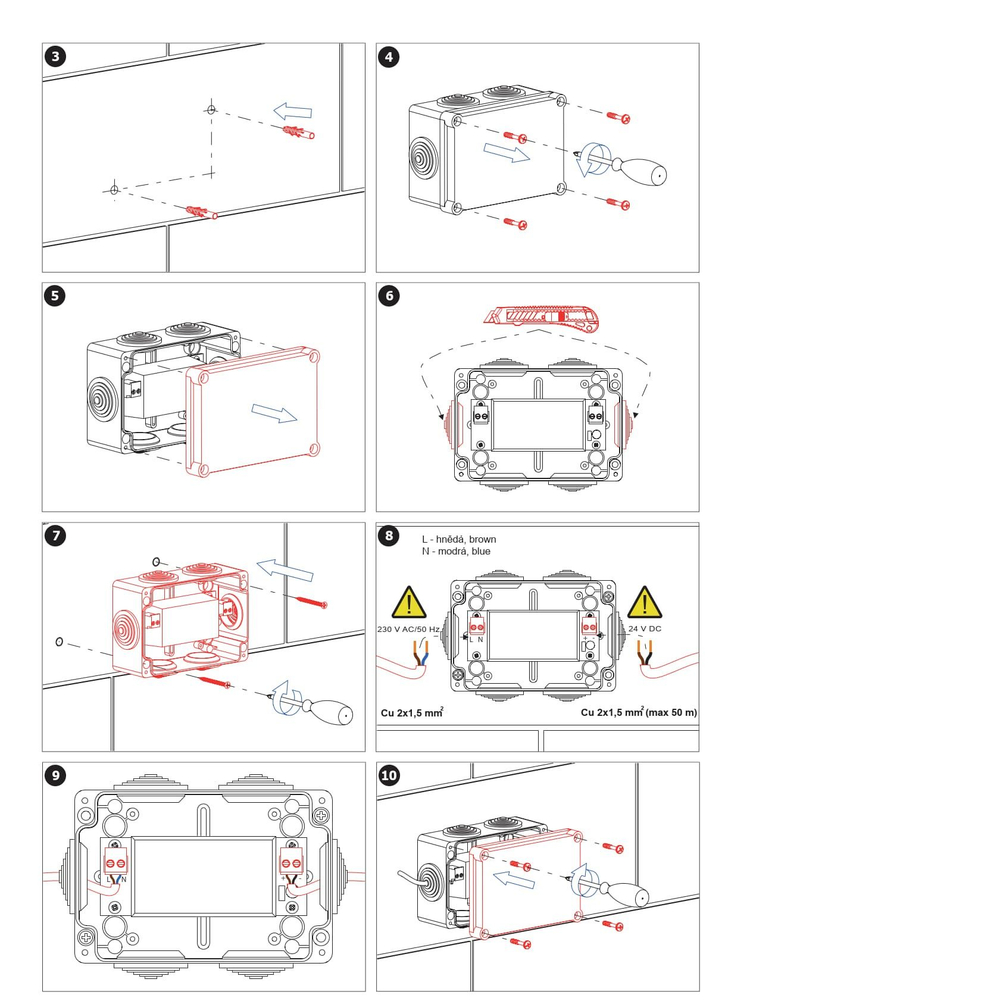

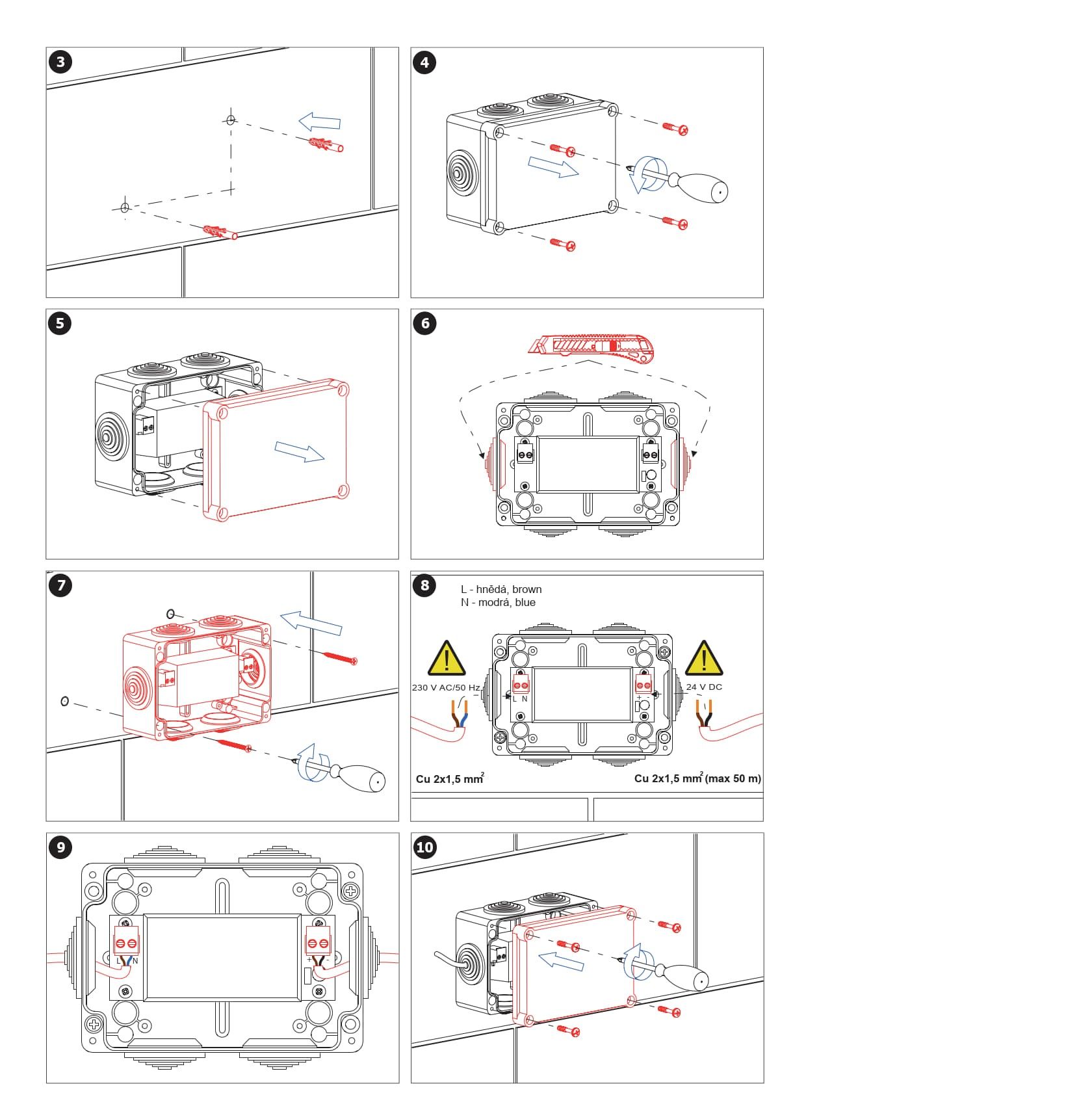

Sanela 05012 (SLZ01Y) может устанавливаться на поверхности или углубляться в нишу. Для подведения напряжения питания ~220 В и распределения напряжения =24 В рекомендуется использовать кабель 2×1,5 мм с медными жилами. Максимальная длина кабеля распределения напряжения =24 В составляет 40 метров.
При монтаже блок питания следует располагать в сухом, недоступном для посторонних лиц, месте.
Разъём подключения питания ~220 В на плате обозначен буквами «L» (линия) и «N» (нулевой провод), разъём напряжения =24 В обозначен «±».

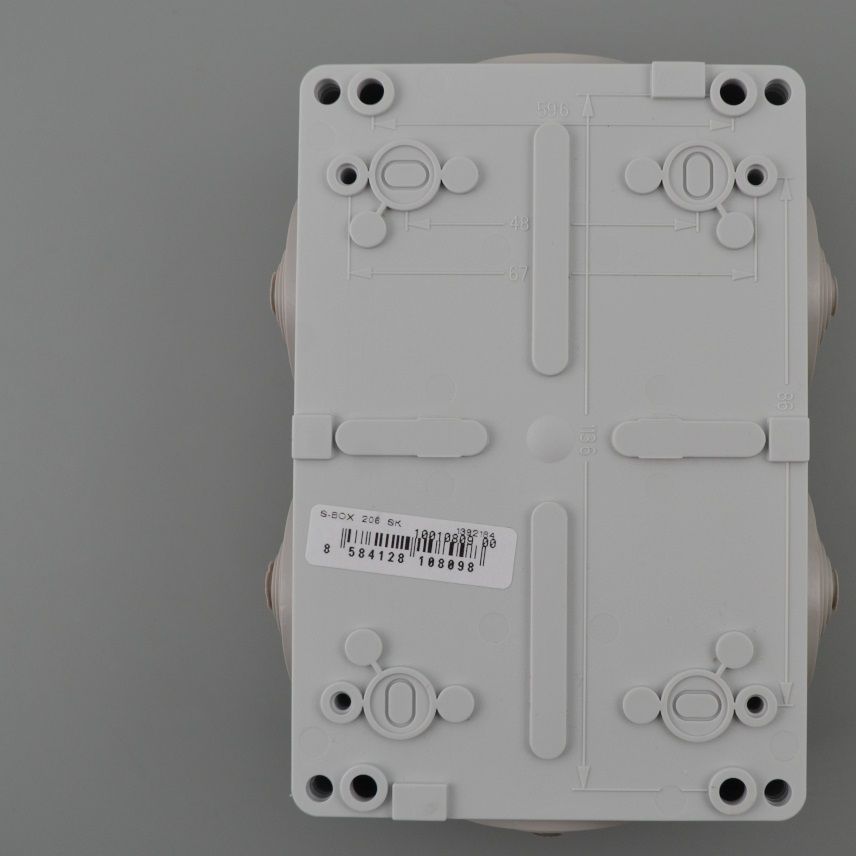

Блок питания может фиксироваться саморезами, для этого на задней части корпуса размечены отверстия, к которым есть доступ изнутри при снятой крышке.
Технические параметры устройства

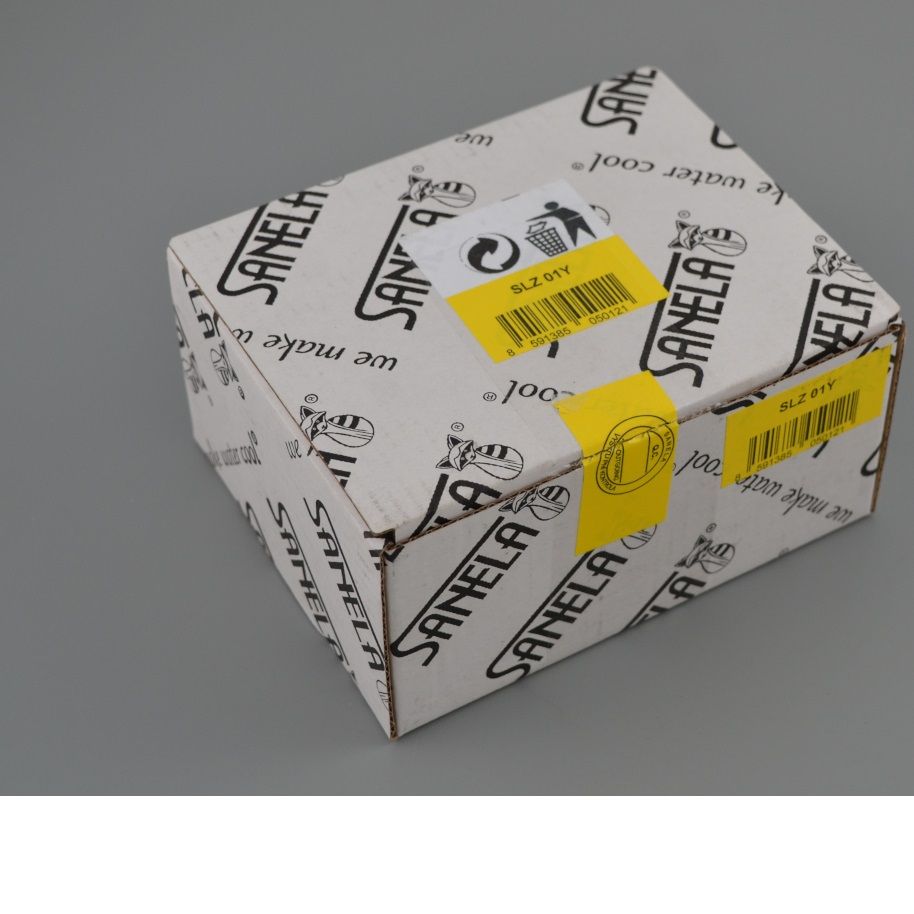

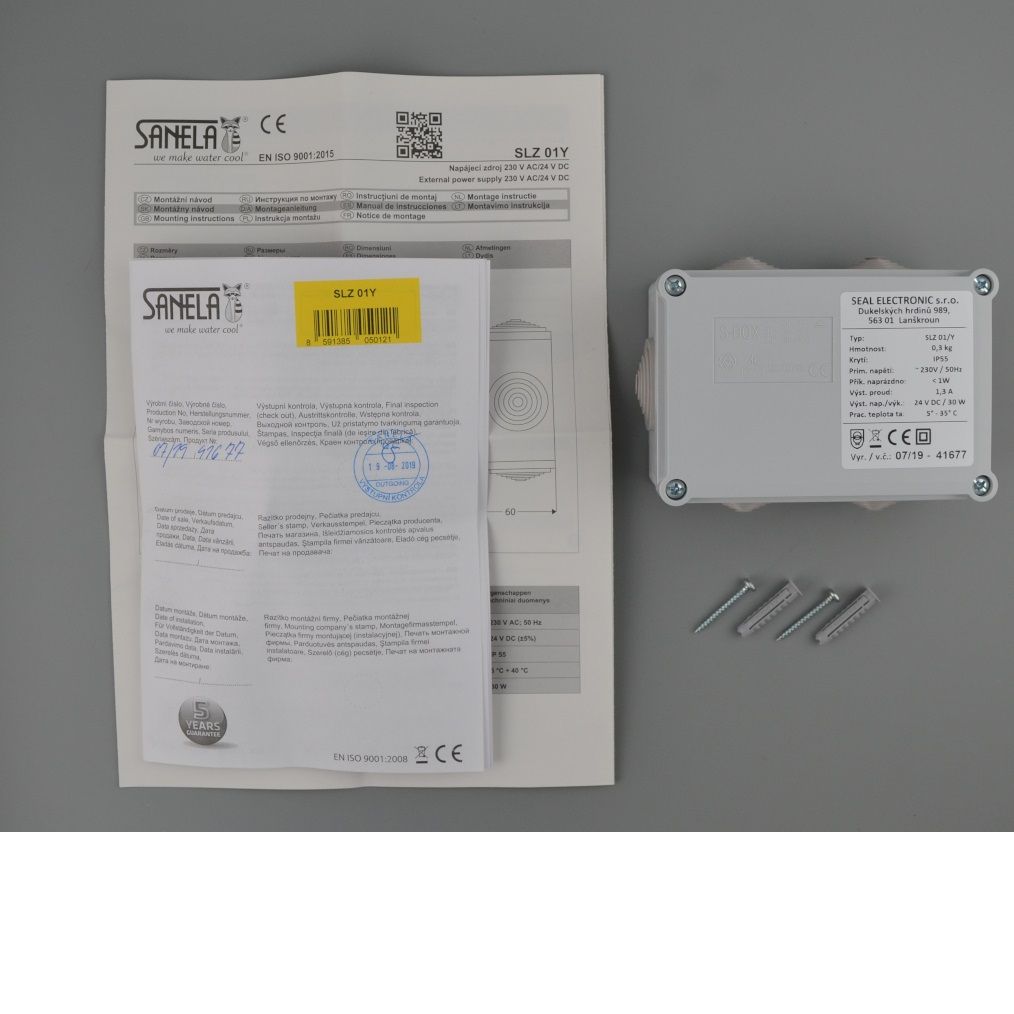

Источник питания упакован в картонную коробку с заводской маркировкой. В комплект поставки также входят заглушки для монтажных отверстий, инструкция и гарантийный талон.
Конструктивные изменения

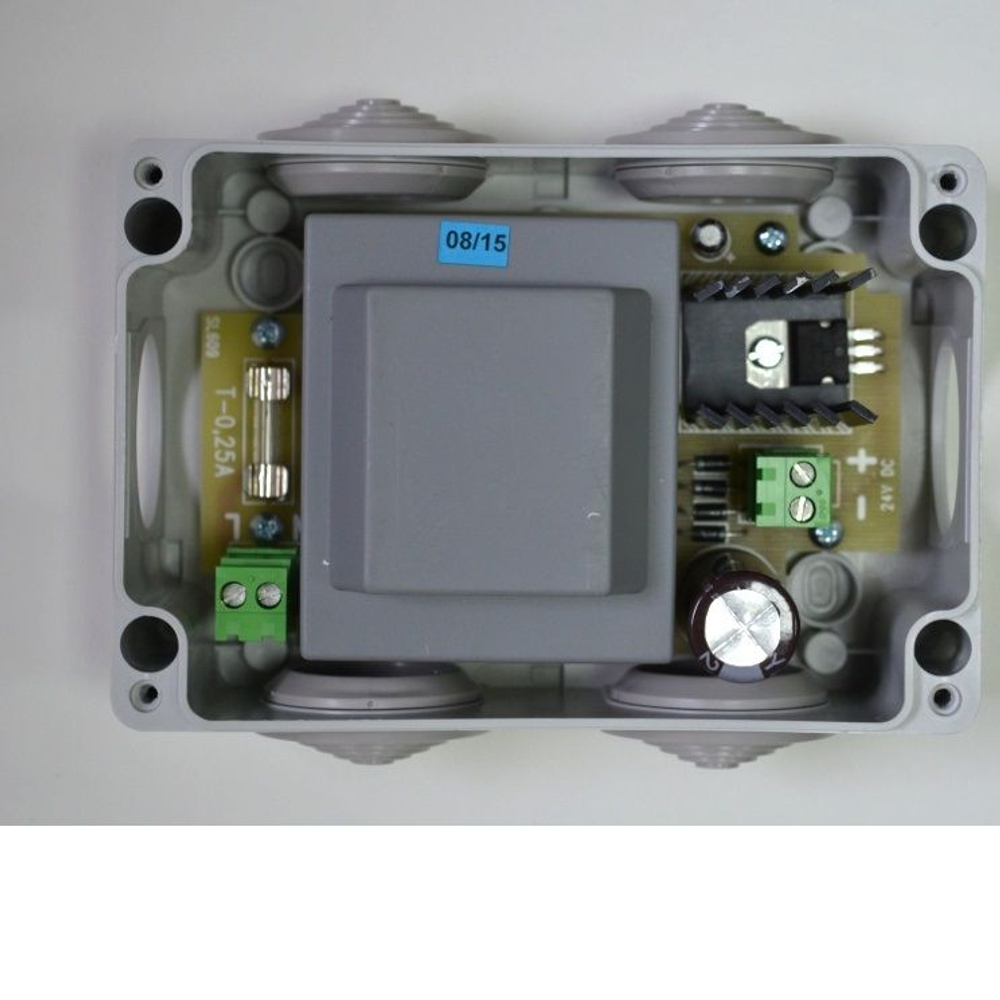

В 2019 году блок питания претерпел конструктивные изменения. Ш-образный трансформатор был заменён на импульсный модуль. В результате изменений блок стал меньше весить, снизился ток холостого хода и увеличилась выходная мощность.
Блок питания исполнен в пластиковом корпусе с эластичными отрезными пробками для подвода электрокабеля. Доступ к внутренним элементам осуществляется через съёмную крышку, которая крепится на 4 винта.
Монтаж
Блок питания должен подключаться к электросети через устройства защиты от короткого замыкания и перепадов напряжения, а также через выключатель, доступный для обслуживающего персонала. Монтаж, подключение и ввод в эксплуатацию должны производиться только квалифицированными специалистами.
Sanela 05012 (SLZ01Y) может устанавливаться на поверхности или углубляться в нишу. Для подведения напряжения питания ~220 В и распределения напряжения =24 В рекомендуется использовать кабель 2×1,5 мм с медными жилами. Максимальная длина кабеля распределения напряжения =24 В составляет 40 метров.
При монтаже блок питания следует располагать в сухом, недоступном для посторонних лиц, месте.
Разъём подключения питания ~220 В на плате обозначен буквами «L» (линия) и «N» (нулевой провод), разъём напряжения =24 В обозначен «±».
Блок питания может фиксироваться саморезами, для этого на задней части корпуса размечены отверстия, к которым есть доступ изнутри при снятой крышке.

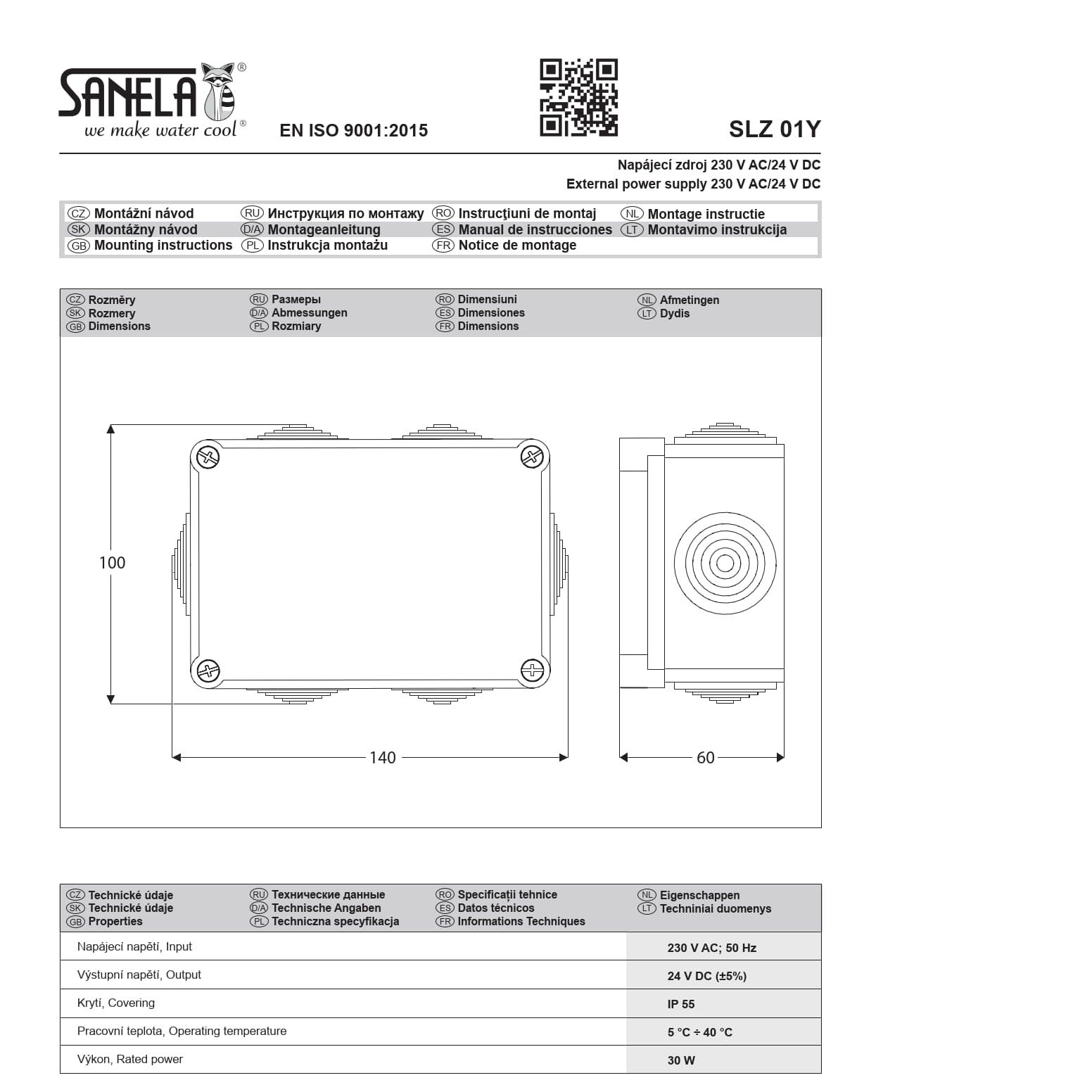

Технические параметры устройства
- питающее напряжение: ~230 В, 50 Гц;
- выходное напряжение: =24 В DС (±5%);
- выходная мощность: 30 Вт;
- рабочая температура: от +10 до +35 °С;
- степень защиты, обеспечиваемая оболочкой IP55 (что такое IP?).

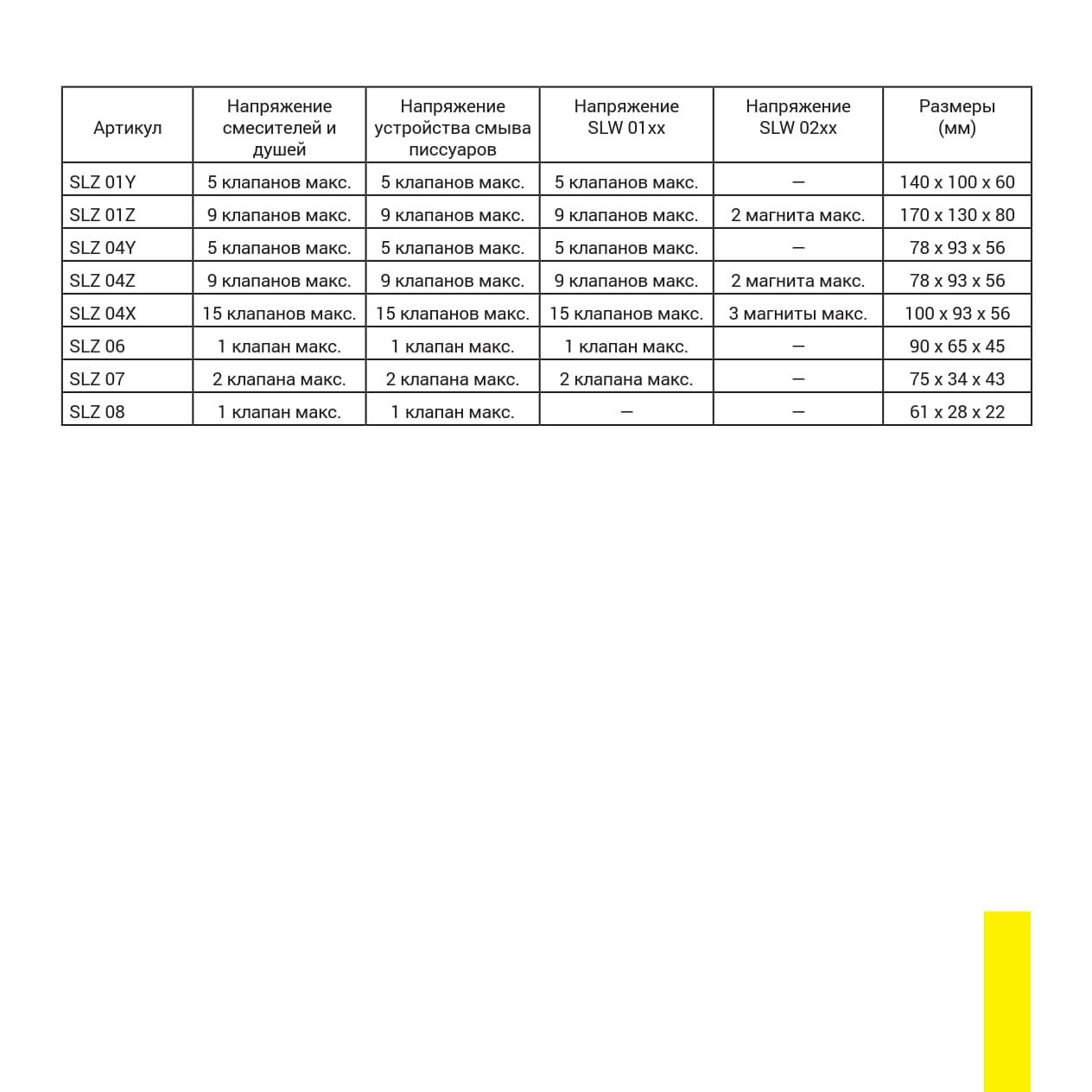

- электронные смесители и душевые системы: до 5 шт;
- смывные устройства для писсуаров: до 5 шт;
- смывные устройства SLW01хх для унитазов: до 5 шт.;
- смывные устройства SLW02хх для унитазов – не совместимы;
Источник питания упакован в картонную коробку с заводской маркировкой. В комплект поставки также входят заглушки для монтажных отверстий, инструкция и гарантийный талон.
Конструктивные изменения
В 2019 году блок питания претерпел конструктивные изменения. Ш-образный трансформатор был заменён на импульсный модуль. В результате изменений блок стал меньше весить, снизился ток холостого хода и увеличилась выходная мощность.
