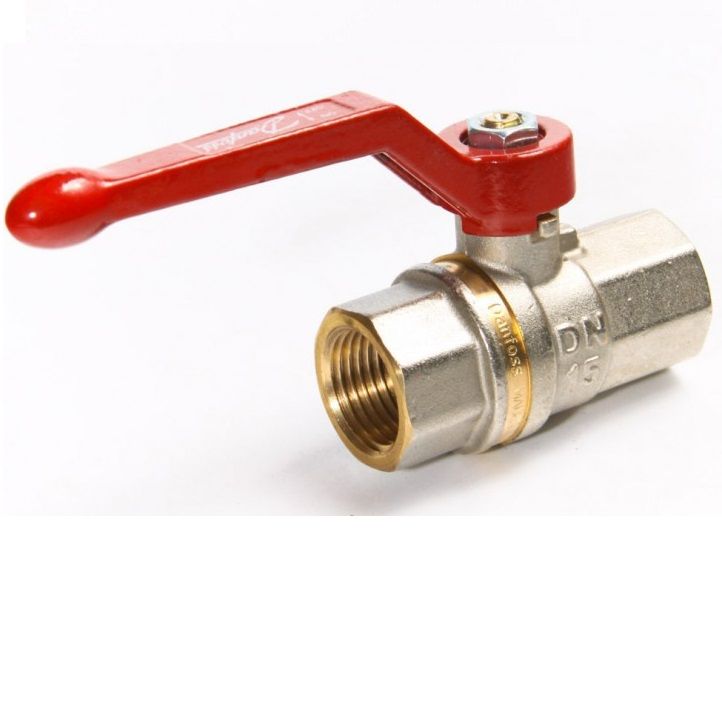

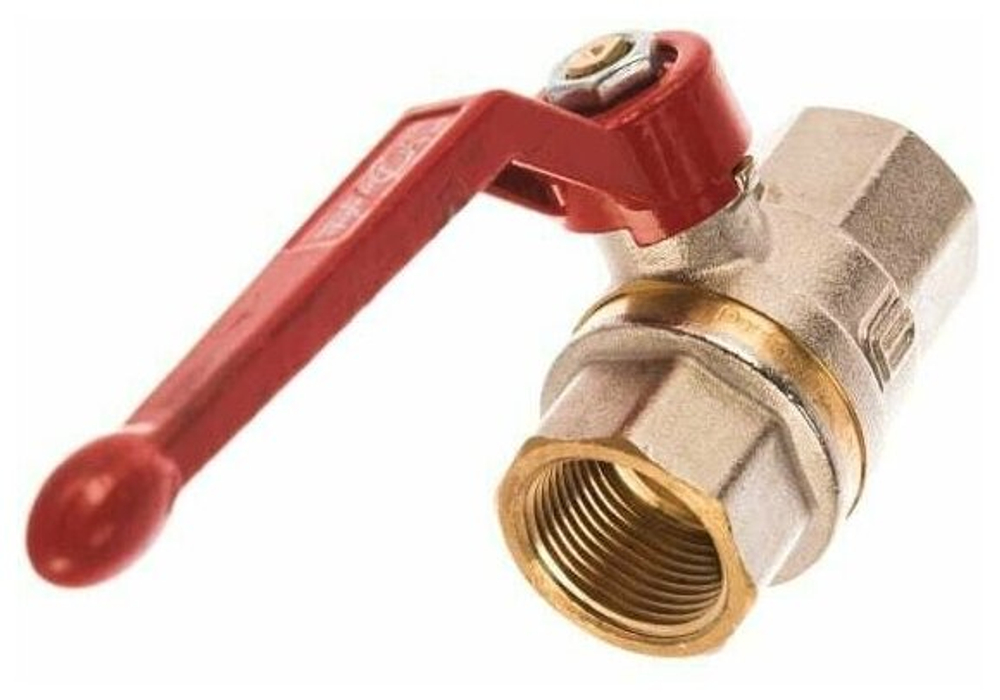

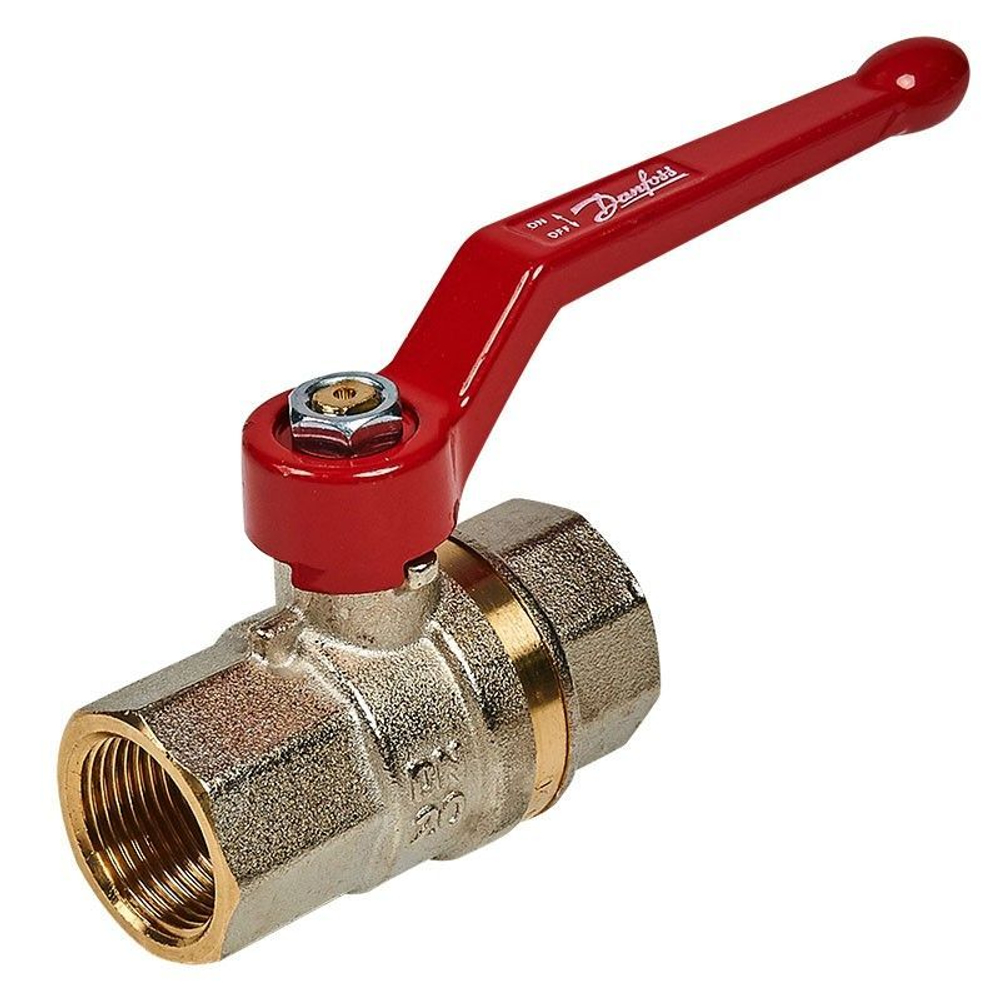

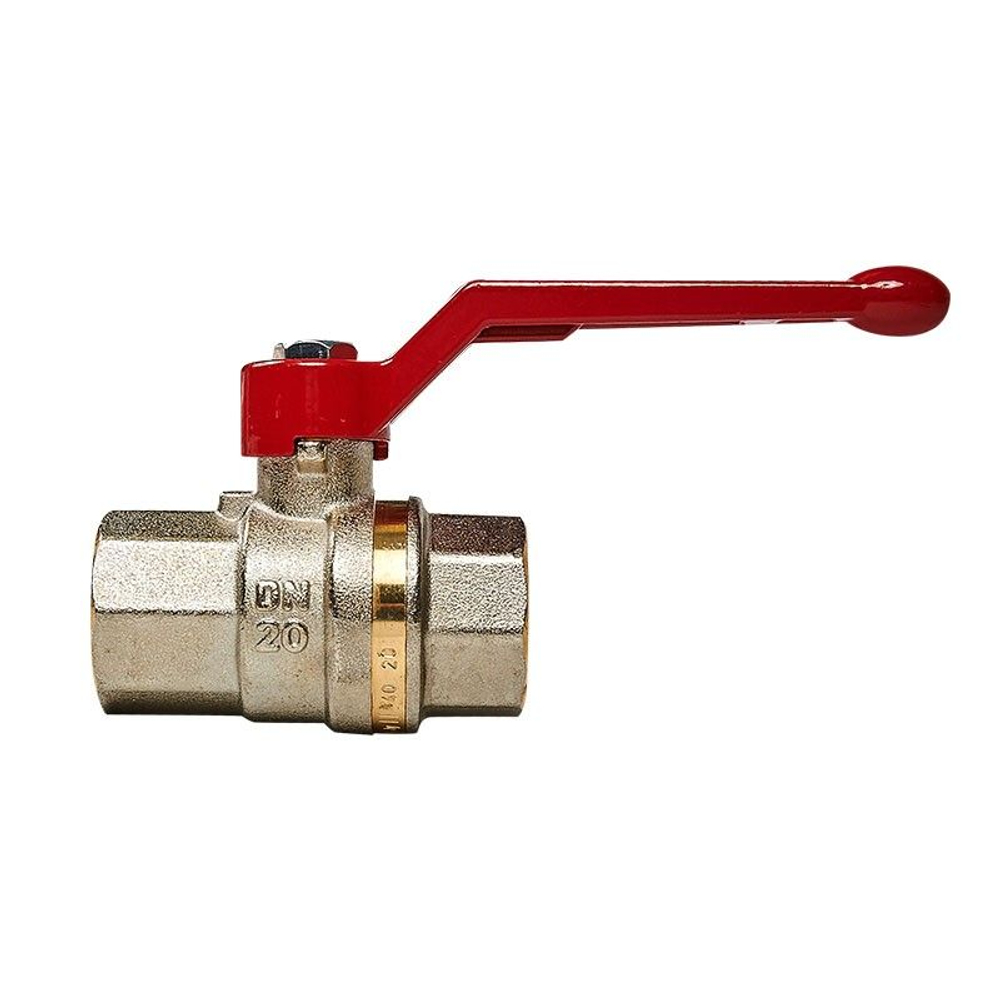

Описание

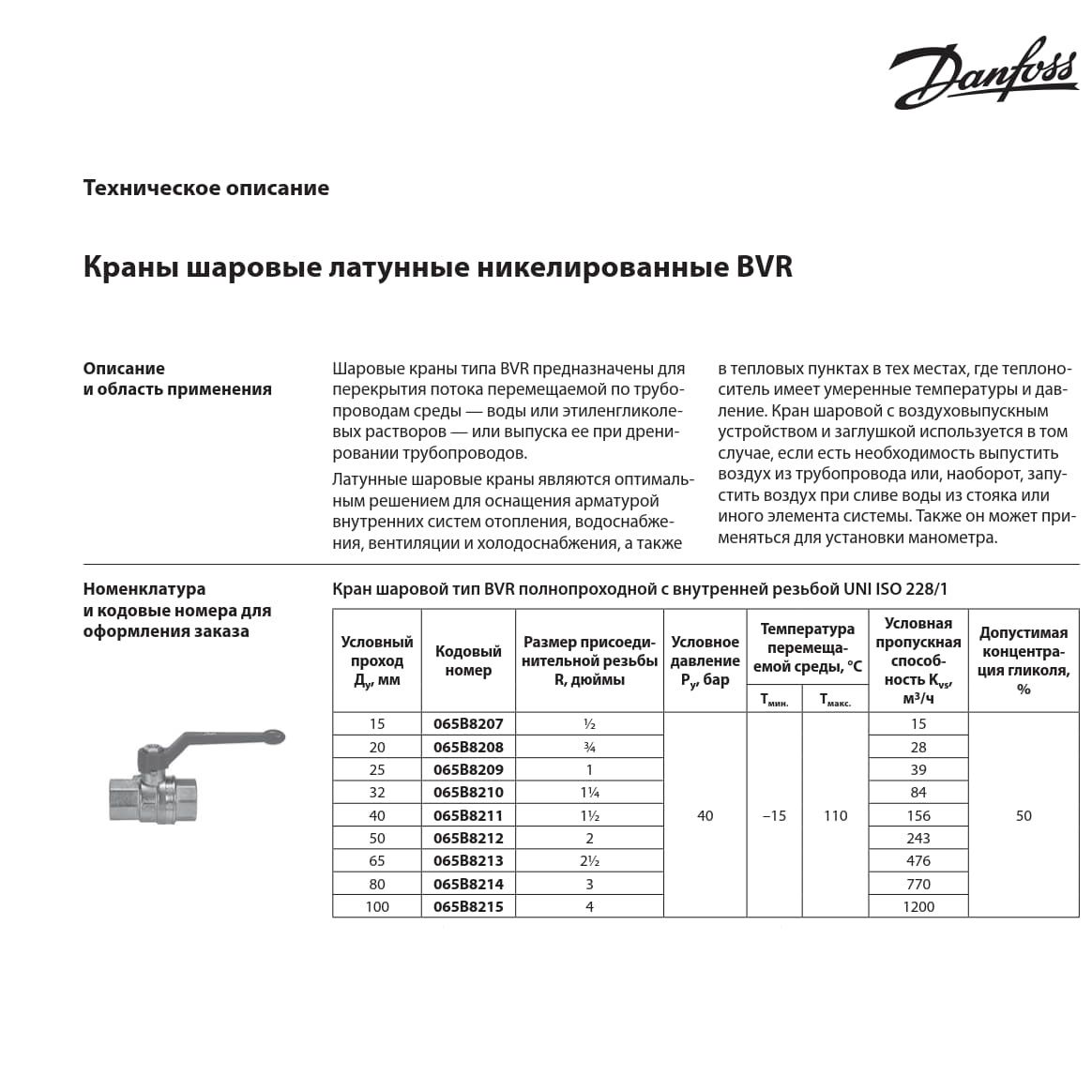

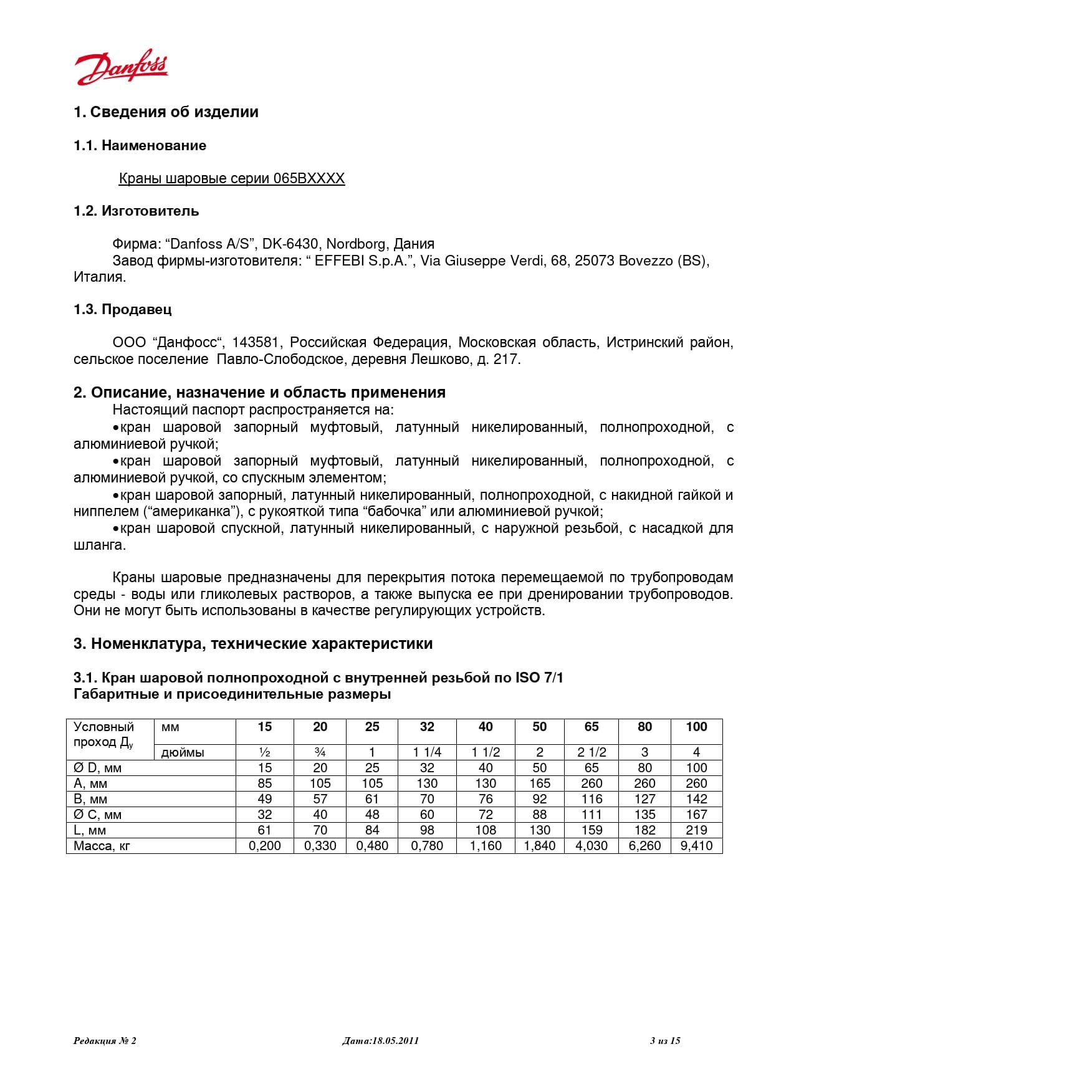

Краны шаровые предназначены для перекрытия потока перемещаемой по трубопроводам среды - воды
или гликолевых растворов, а также выпуска ее при дренировании трубопроводов. Они не могут быть
использованы в качестве регулирующих устройств.

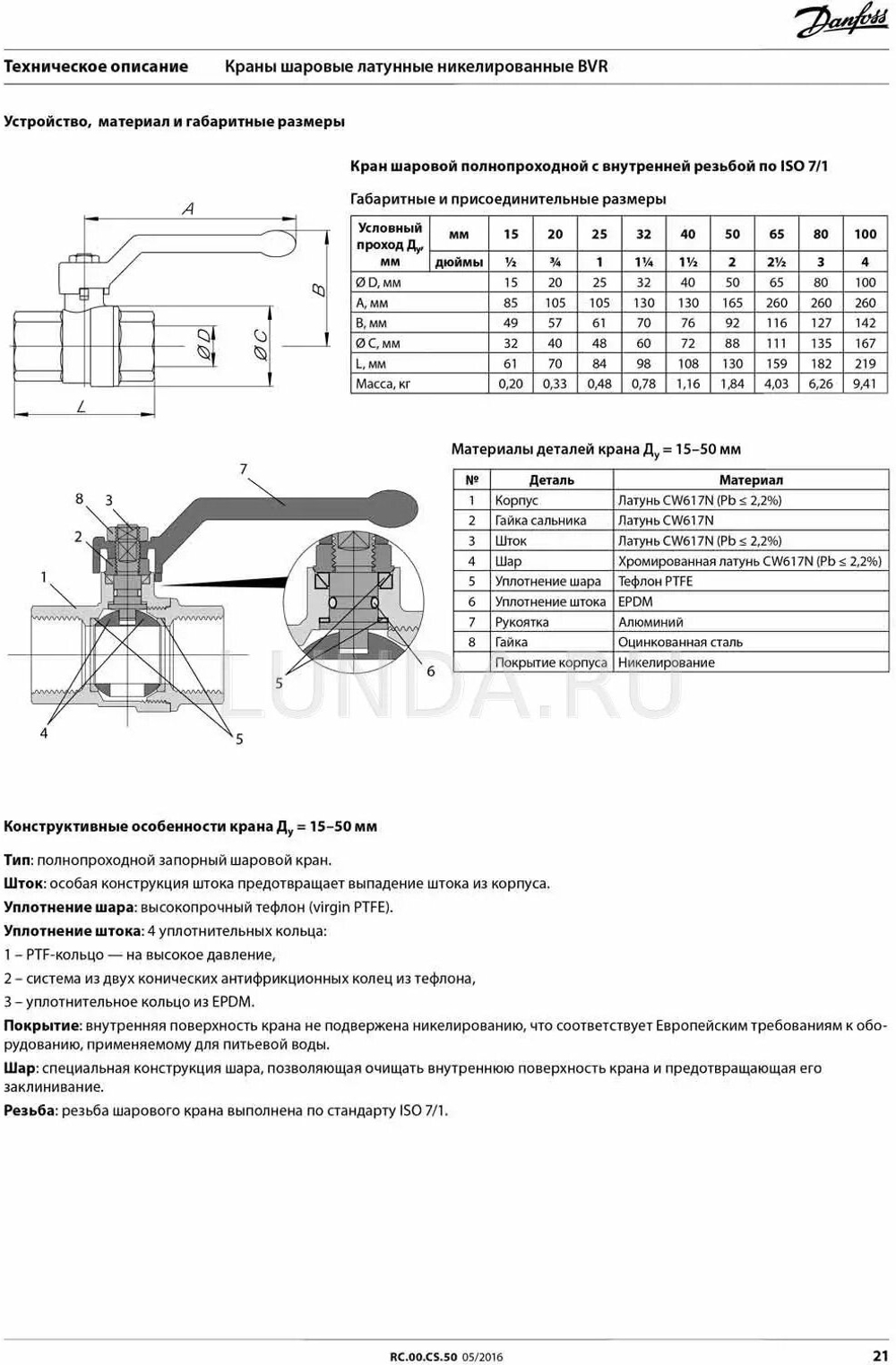

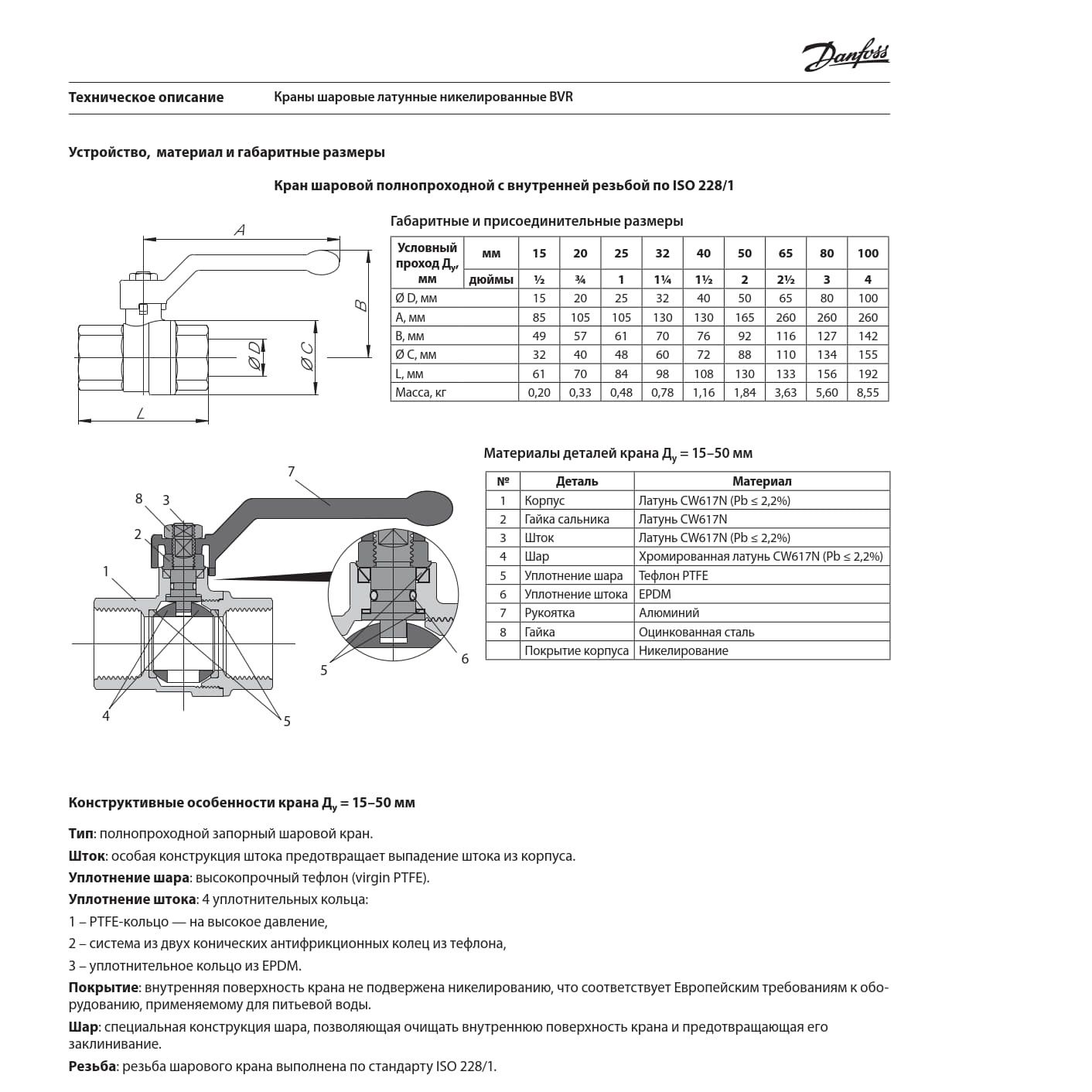

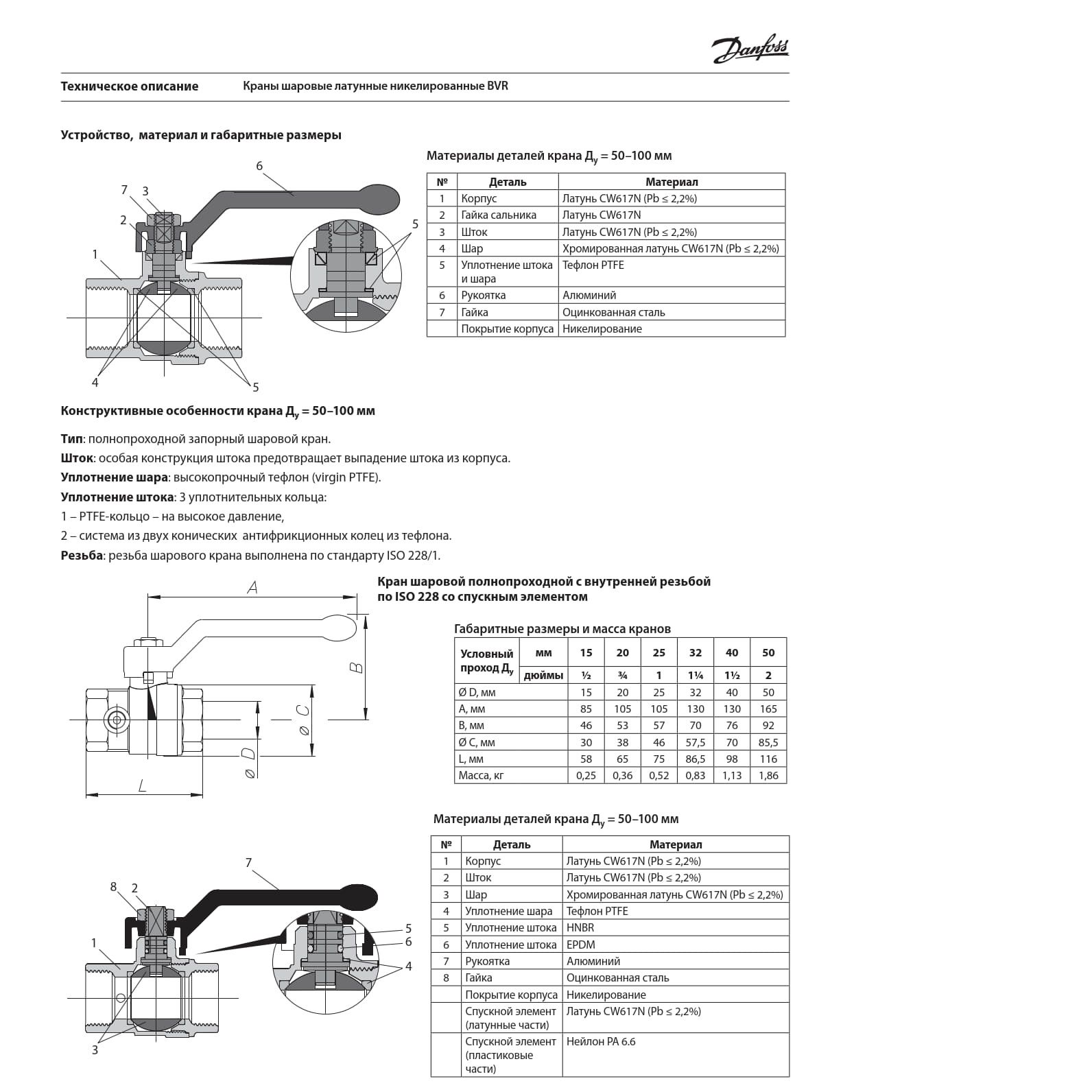

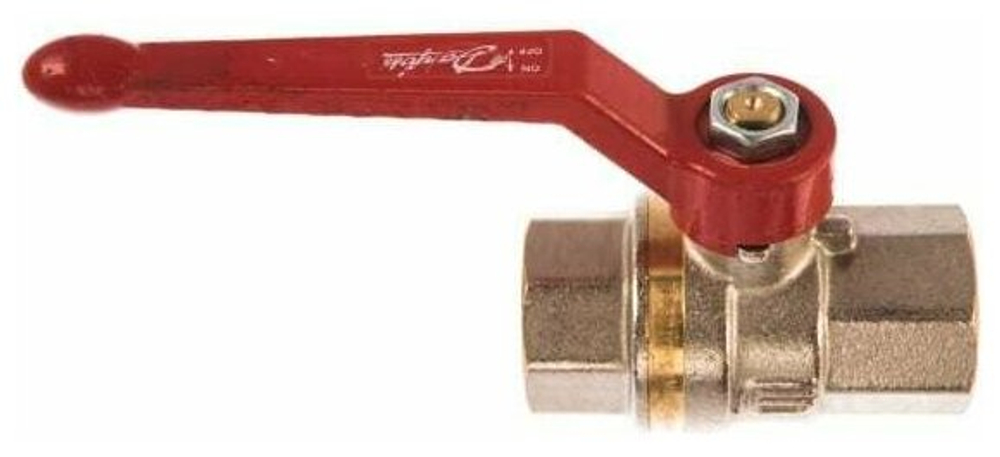

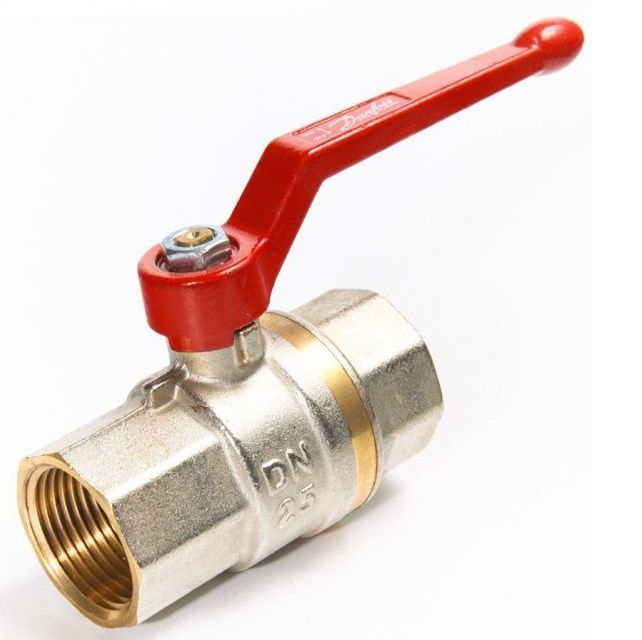

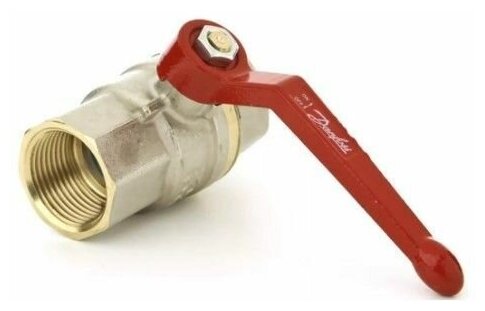

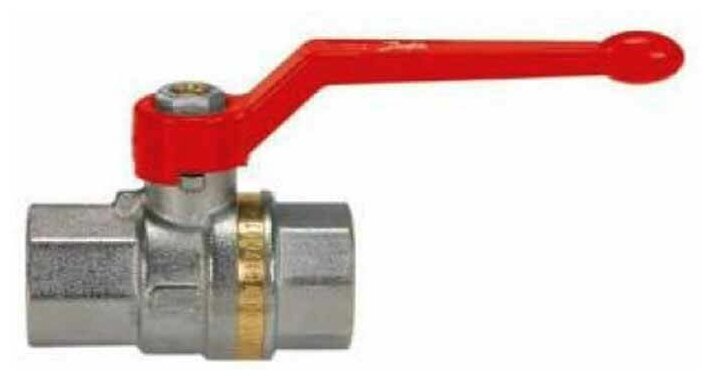

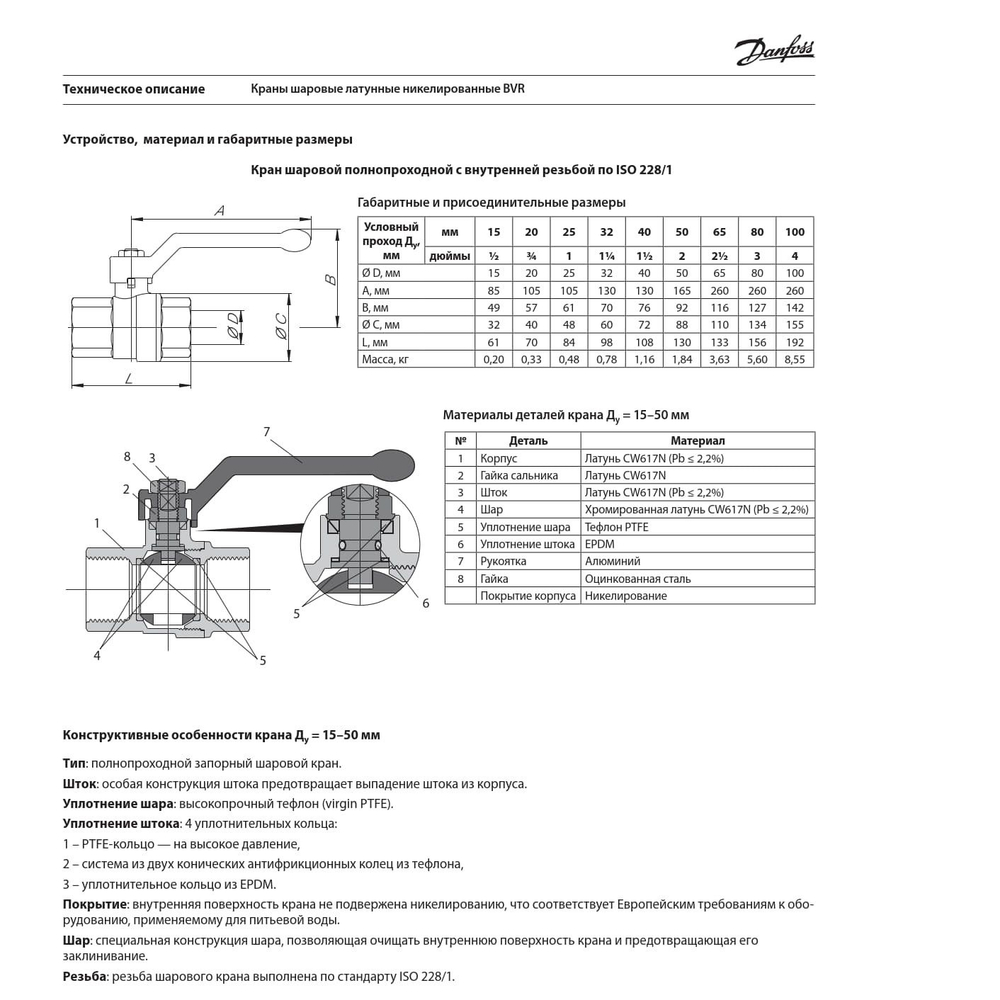

Тип: полнопроходной запорный шаровой кран.
Шток: особая конструкция штока предотвращает выпадение штока из корпуса.
Уплотнение шара: высокопрочный тефлон (virgin PTFE).
Уплотнение штока: 3 уплотнительных кольца:
1 – уплотнительное EPDM кольцо;
2 - система из двух конических антифрикционных колец из тефлона.
+ дополнительное PTFE кольцо для снижения трения.
Резьба: Резьба шарового крана выполнена по стандарту ISO 228.

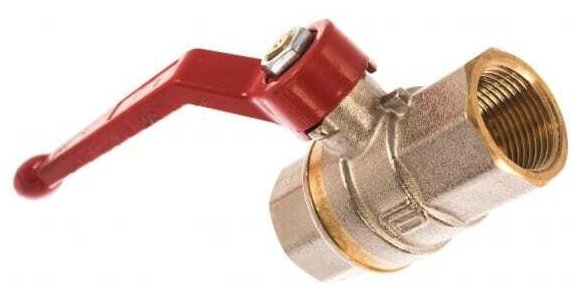

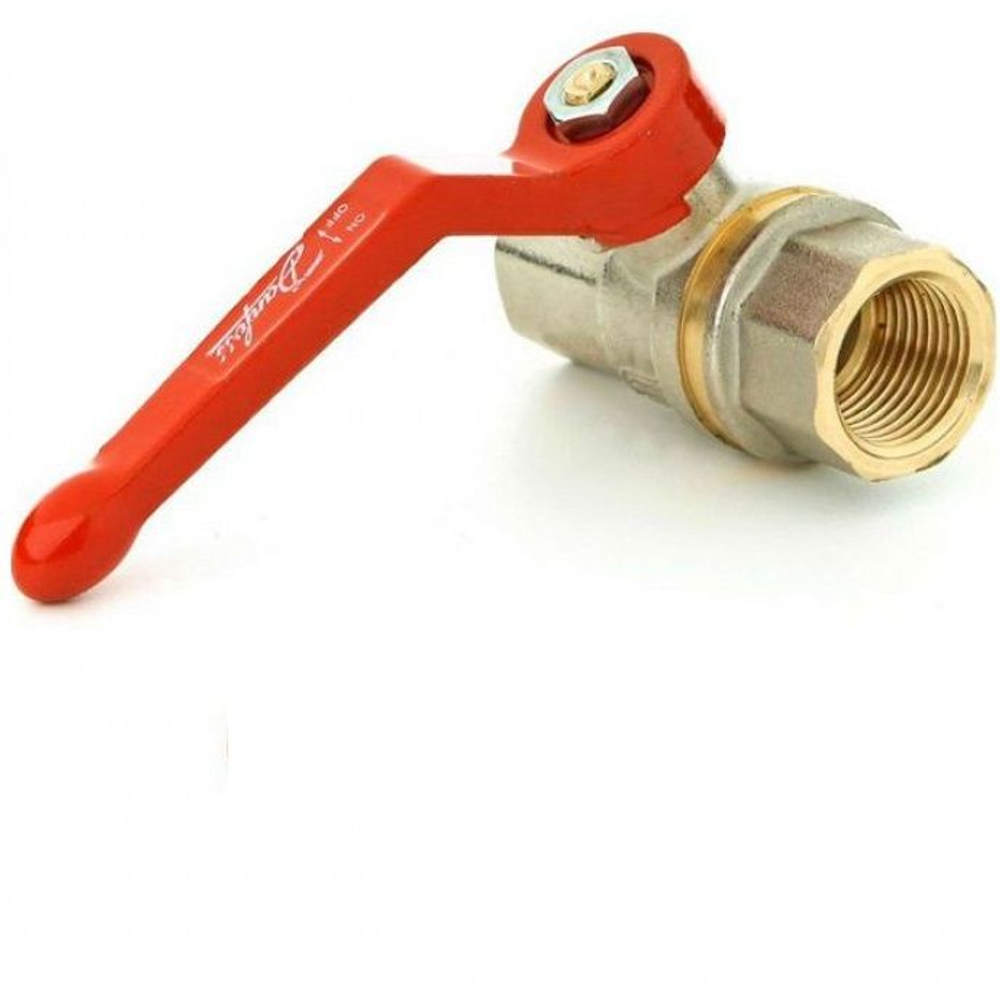

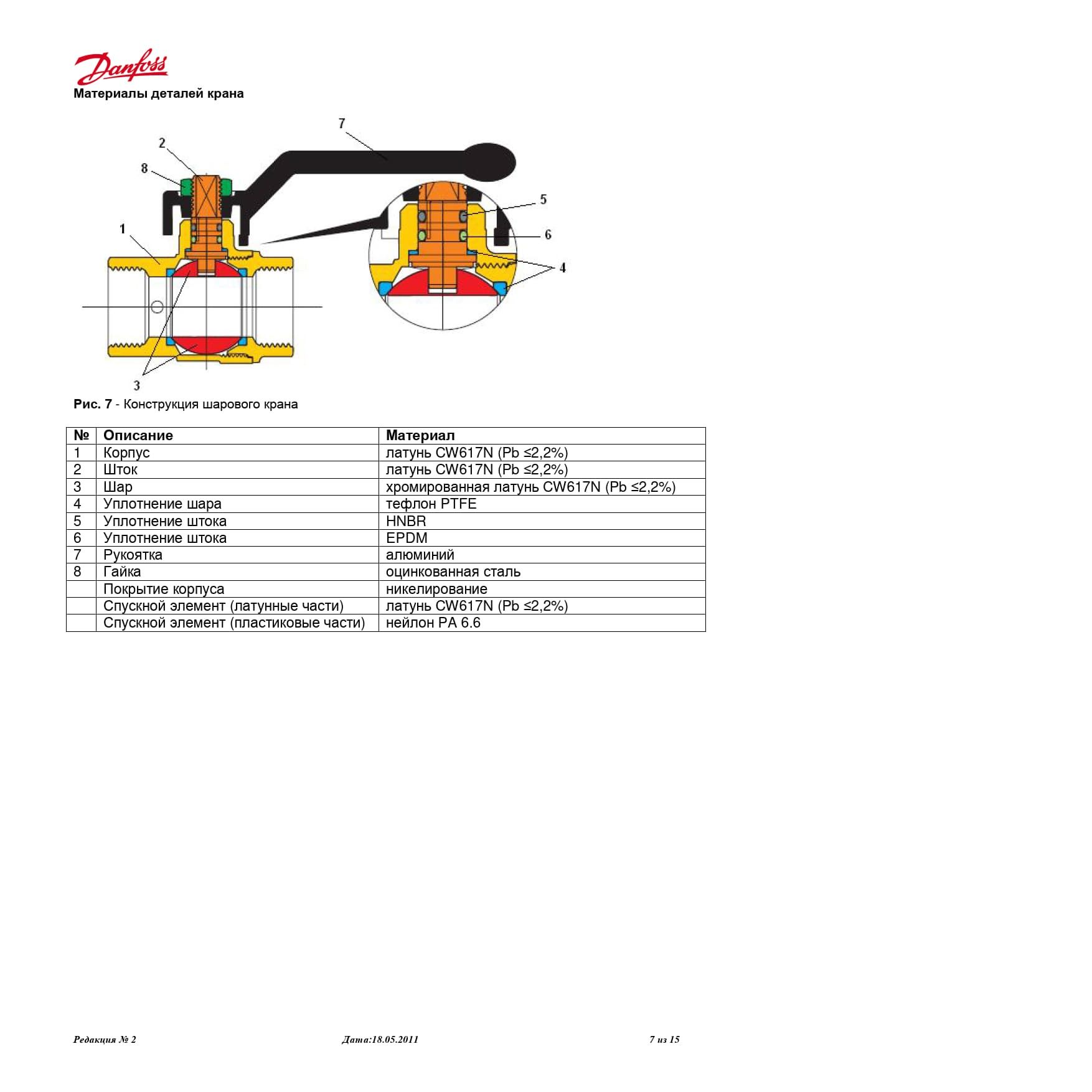

Шаровой кран состоит из корпуса, запорного шара, штока, рукоятки и уплотнительных элементов. Шар
крана располагается внутри корпуса и служит для перекрытия потока. Принцип действия шарового
латунного крана состоит в выполнении функции «открыто-закрыто». Эта задача выполняется за счёт
вращения шара вокруг своей оси, расположенной перпендикулярно направлению потока жидкости.
Вращение шара осуществляется при помощи штока с рукояткой. Рукоятка имеет форму бабочки или
рычага.
Кран шаровой поставляется потребителю полностью подготовленным к работе и не требует
дополнительной регулировки.
Перед установкой крана трубопровод должен быть очищен от окалины и грязи. Трубопроводные
системы промываются водой до выхода ее без механических взвесей. В случае использования крана в
системах, где рабочая среда содержит механические примеси, установка дополнительного
фильтрующего оборудования на входе является обязательной.
В соответствии с ГОСТ 12.2.063-2015 п. 9.6 кран не должен испытывать нагрузок от трубопровода
(изгиб, сжатие, растяжение, кручение, перекосы, вибрация, несоосность патрубков, неравномерность
затяжки крепежа). При необходимости следует предусмотреть опоры или компенсаторы, снижающие
нагрузку на арматуру от трубопровода.
Для нормального функционирования изделия в течение продолжительного периода времени,
необходимо профилактически открывать и закрывать кран. Допустимы только 2 рабочих положения
крана: полностью открытое и полностью закрытое. Эксплуатация изделия в промежуточном
положении ведет к уменьшению срока эксплуатации и даже поломке изделия. Не допускается
эксплуатировать кран с ослабленной гайкой крепления рукоятки, так как это может привести к поломке
шейки штока.
Монтажное положение крана – любое.

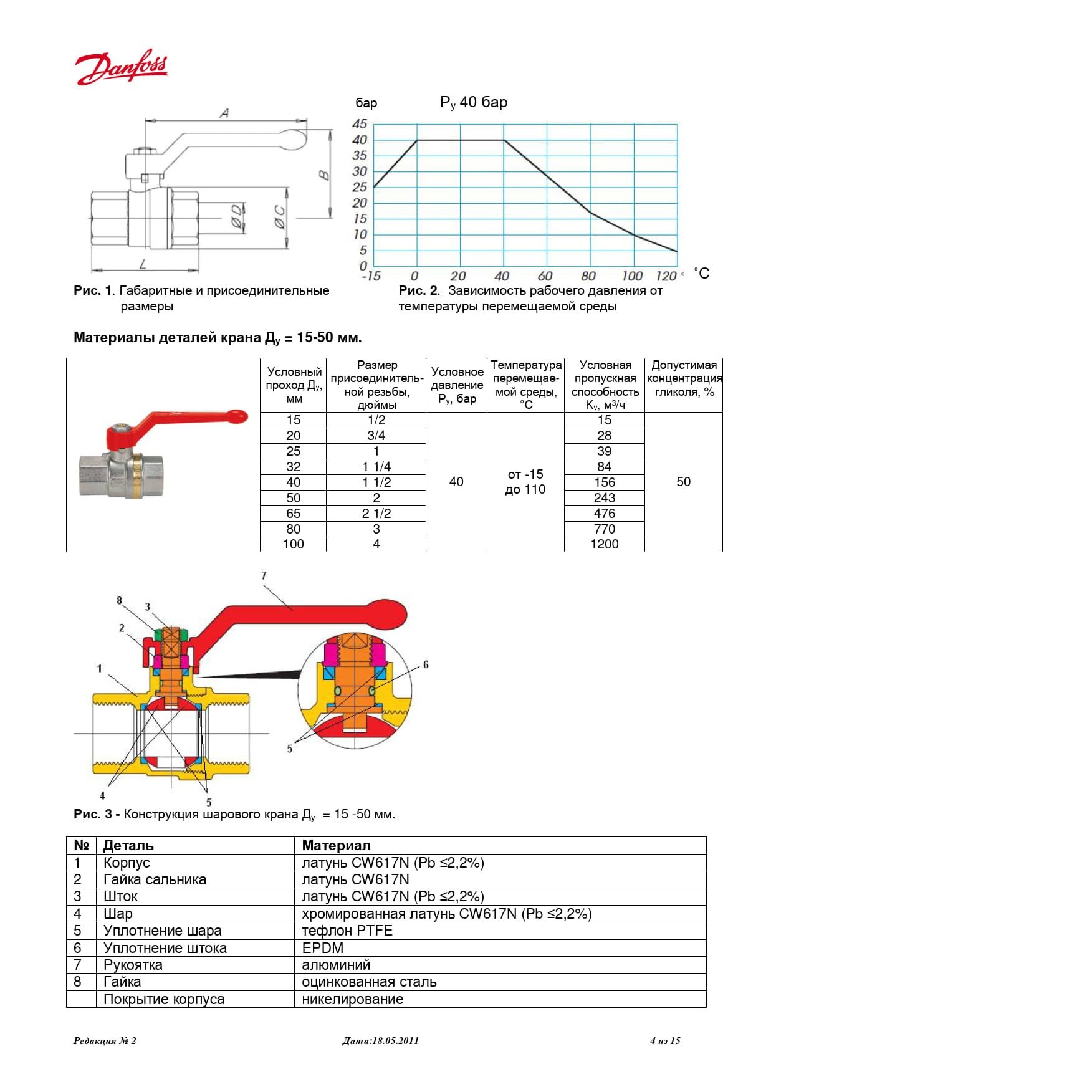

Краны шаровые должны эксплуатироваться при давлениях и температурах, соответствующих
заявленным в графиках зависимости рабочего давления от температуры.

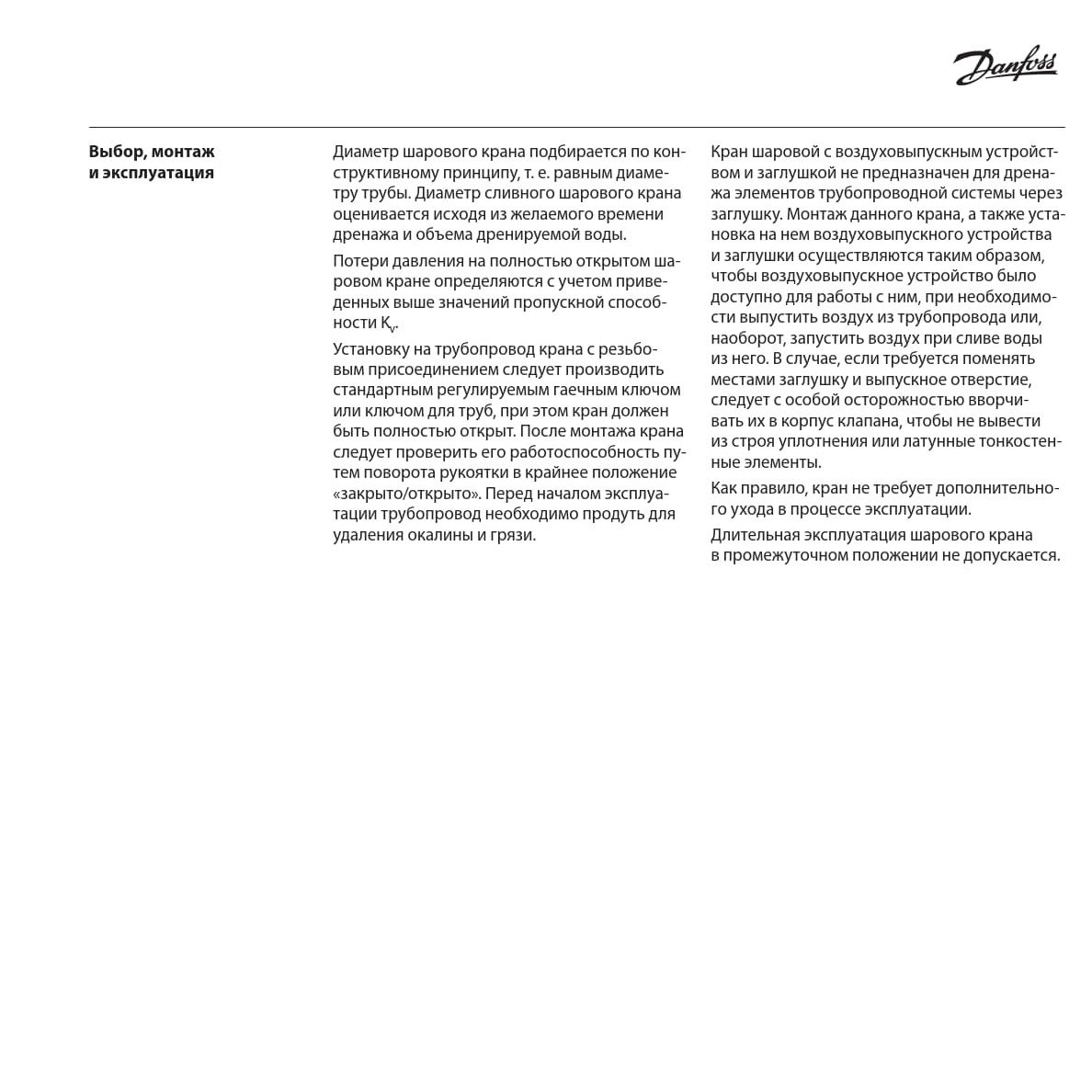

4.3. Рекомендация по монтажу кранов и процесс монтажа
Материалы и инструменты:
1. Льняное волокно.
2. Герметик для резьбовых соединений.
3. Гаечный ключ (желательно динамометрический) соответствующего размера для монтируемого
элемента (не допускается использование газового ключа в связи с возможностью деформации корпуса
крана и возникновению трещин).
Монтаж должен производиться по следующим правилам:
1. Взять прядь льняного волокна с таким количеством нитей, чтобы в скрученном состоянии ее диаметр
был примерно равен глубине резьбы на монтируемом элементе. Длина пряди должна обеспечить
количество подмотки в 1,5-2 раза превосходящее число витков резьбы.
2. Отступив примерно 50-70 мм от начала пряди, следует слегка скрутить ее, уложить в первый виток
резьбы и, удерживая ее рукой, плотно намотать длинную ветвь пряди по часовой стрелке, укладывая ее
в каждый виток резьбы.
3. Дойдя до конца резьбы, продолжить намотку вторым слоем, перемещая витки к началу резьбы.
Длина второго слоя намотки должна быть примерно равна 2/3 длины резьбы.
4. Оставшийся конец пряди (50-70мм) намотать аналогично (по часовой стрелке, укладывая от конца
резьбы к ее началу).
5. Нанести слой герметика поверх подмотки.
6. Навернуть рукой сопрягаемые элементы. При правильной подмотке, монтируемый элемент должен
завернуться на 1,5-2 оборота.
7. Гаечным ключом (или динамометрическим) продолжить наворачивание элемента. В случае, когда
монтируемому элементу необходимо придать определенное положение, закончить наворачивание в
необходимом для этого элемента положении.
При правильной подмотке, в процессе накручивания, усилия не должны превышать момента затяжки,
указанного в таблице в п. 3.3 "Технические характеристики".
5. Использование по назначению
Краны шаровые не предназначены для регулирования расхода среды. Они должны находиться только в полностью открытом или закрытом положении.
или гликолевых растворов, а также выпуска ее при дренировании трубопроводов. Они не могут быть
использованы в качестве регулирующих устройств.
Тип: полнопроходной запорный шаровой кран.
Шток: особая конструкция штока предотвращает выпадение штока из корпуса.
Уплотнение шара: высокопрочный тефлон (virgin PTFE).
Уплотнение штока: 3 уплотнительных кольца:
1 – уплотнительное EPDM кольцо;
2 - система из двух конических антифрикционных колец из тефлона.
+ дополнительное PTFE кольцо для снижения трения.
Резьба: Резьба шарового крана выполнена по стандарту ISO 228.
Шаровой кран состоит из корпуса, запорного шара, штока, рукоятки и уплотнительных элементов. Шар
крана располагается внутри корпуса и служит для перекрытия потока. Принцип действия шарового
латунного крана состоит в выполнении функции «открыто-закрыто». Эта задача выполняется за счёт
вращения шара вокруг своей оси, расположенной перпендикулярно направлению потока жидкости.
Вращение шара осуществляется при помощи штока с рукояткой. Рукоятка имеет форму бабочки или
рычага.
Кран шаровой поставляется потребителю полностью подготовленным к работе и не требует
дополнительной регулировки.
Перед установкой крана трубопровод должен быть очищен от окалины и грязи. Трубопроводные
системы промываются водой до выхода ее без механических взвесей. В случае использования крана в
системах, где рабочая среда содержит механические примеси, установка дополнительного
фильтрующего оборудования на входе является обязательной.
В соответствии с ГОСТ 12.2.063-2015 п. 9.6 кран не должен испытывать нагрузок от трубопровода
(изгиб, сжатие, растяжение, кручение, перекосы, вибрация, несоосность патрубков, неравномерность
затяжки крепежа). При необходимости следует предусмотреть опоры или компенсаторы, снижающие
нагрузку на арматуру от трубопровода.
Для нормального функционирования изделия в течение продолжительного периода времени,
необходимо профилактически открывать и закрывать кран. Допустимы только 2 рабочих положения
крана: полностью открытое и полностью закрытое. Эксплуатация изделия в промежуточном
положении ведет к уменьшению срока эксплуатации и даже поломке изделия. Не допускается
эксплуатировать кран с ослабленной гайкой крепления рукоятки, так как это может привести к поломке
шейки штока.
Монтажное положение крана – любое.
Краны шаровые должны эксплуатироваться при давлениях и температурах, соответствующих
заявленным в графиках зависимости рабочего давления от температуры.
4.3. Рекомендация по монтажу кранов и процесс монтажа
Материалы и инструменты:
1. Льняное волокно.
2. Герметик для резьбовых соединений.
3. Гаечный ключ (желательно динамометрический) соответствующего размера для монтируемого
элемента (не допускается использование газового ключа в связи с возможностью деформации корпуса
крана и возникновению трещин).
Монтаж должен производиться по следующим правилам:
1. Взять прядь льняного волокна с таким количеством нитей, чтобы в скрученном состоянии ее диаметр
был примерно равен глубине резьбы на монтируемом элементе. Длина пряди должна обеспечить
количество подмотки в 1,5-2 раза превосходящее число витков резьбы.
2. Отступив примерно 50-70 мм от начала пряди, следует слегка скрутить ее, уложить в первый виток
резьбы и, удерживая ее рукой, плотно намотать длинную ветвь пряди по часовой стрелке, укладывая ее
в каждый виток резьбы.
3. Дойдя до конца резьбы, продолжить намотку вторым слоем, перемещая витки к началу резьбы.
Длина второго слоя намотки должна быть примерно равна 2/3 длины резьбы.
4. Оставшийся конец пряди (50-70мм) намотать аналогично (по часовой стрелке, укладывая от конца
резьбы к ее началу).
5. Нанести слой герметика поверх подмотки.
6. Навернуть рукой сопрягаемые элементы. При правильной подмотке, монтируемый элемент должен
завернуться на 1,5-2 оборота.
7. Гаечным ключом (или динамометрическим) продолжить наворачивание элемента. В случае, когда
монтируемому элементу необходимо придать определенное положение, закончить наворачивание в
необходимом для этого элемента положении.
При правильной подмотке, в процессе накручивания, усилия не должны превышать момента затяжки,
указанного в таблице в п. 3.3 "Технические характеристики".
5. Использование по назначению
Краны шаровые не предназначены для регулирования расхода среды. Они должны находиться только в полностью открытом или закрытом положении.
