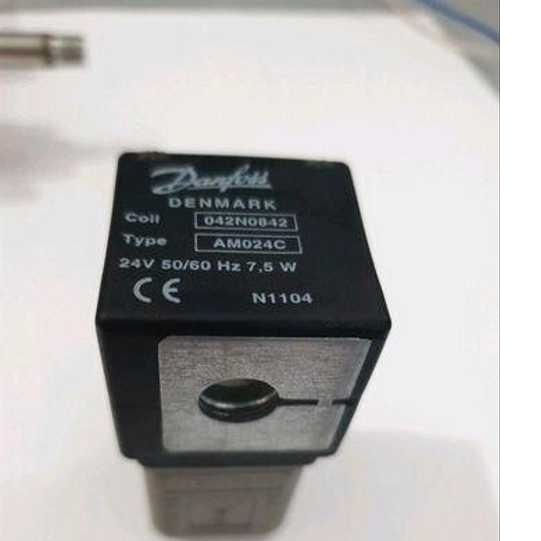

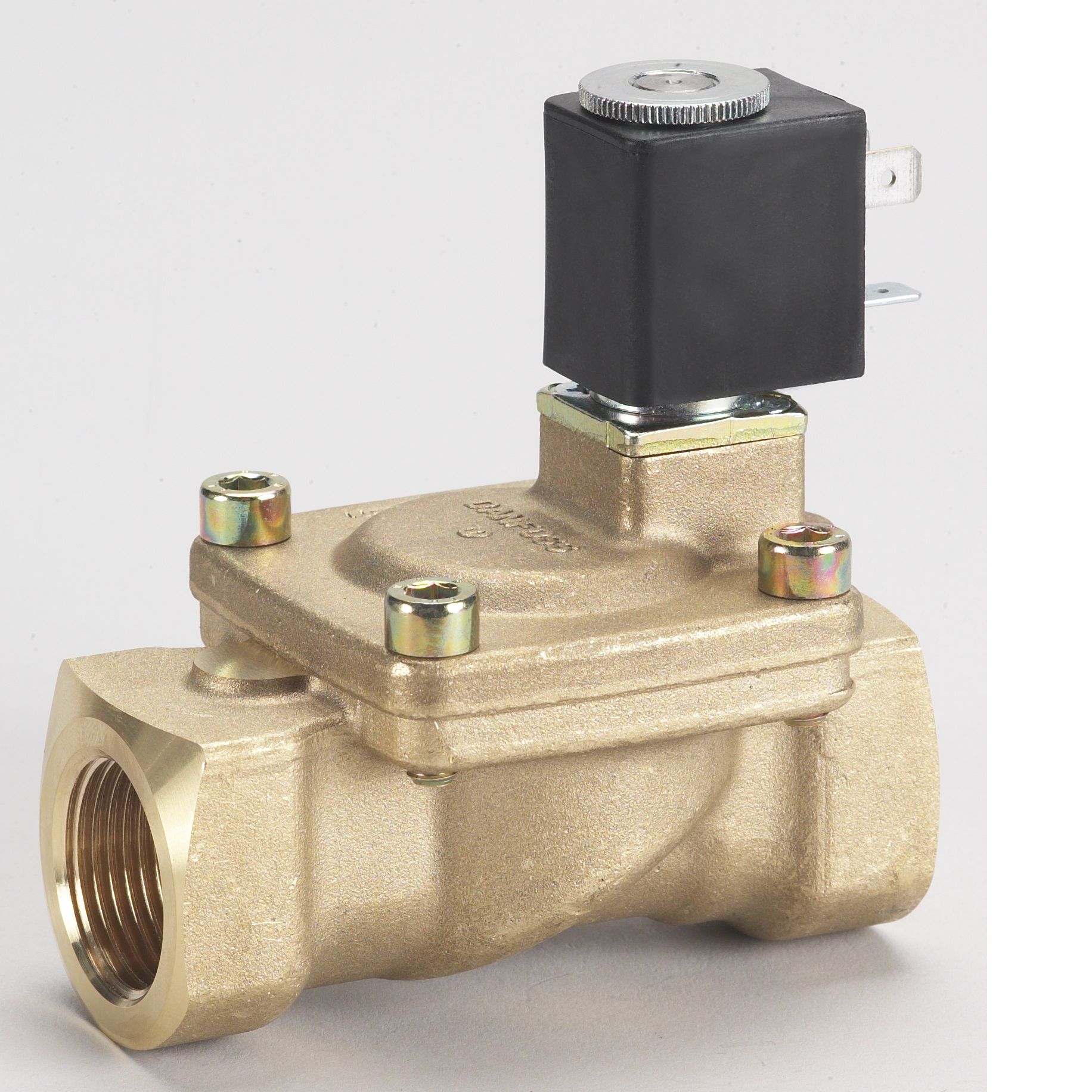

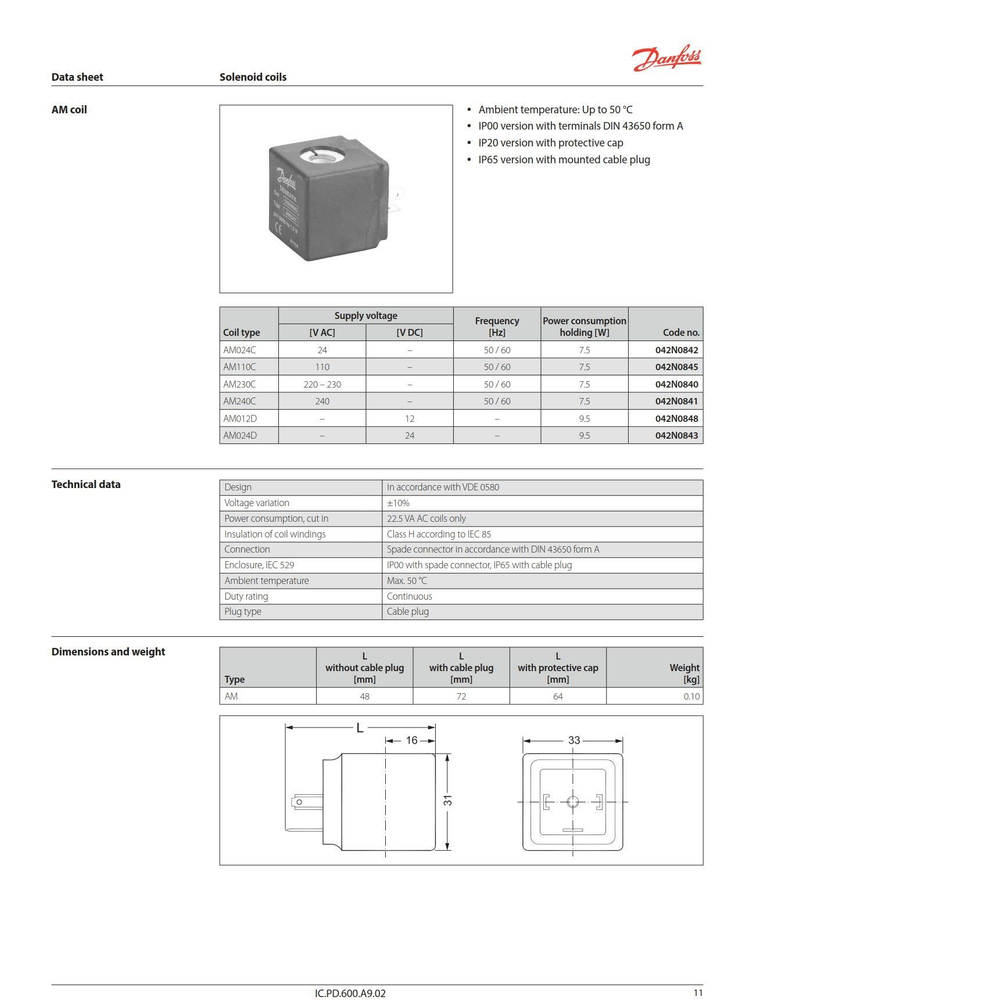

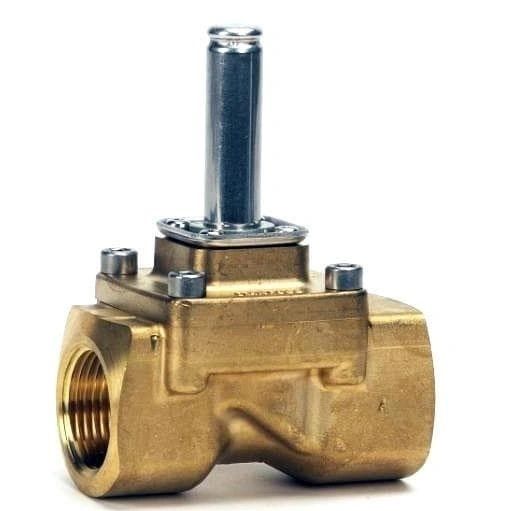

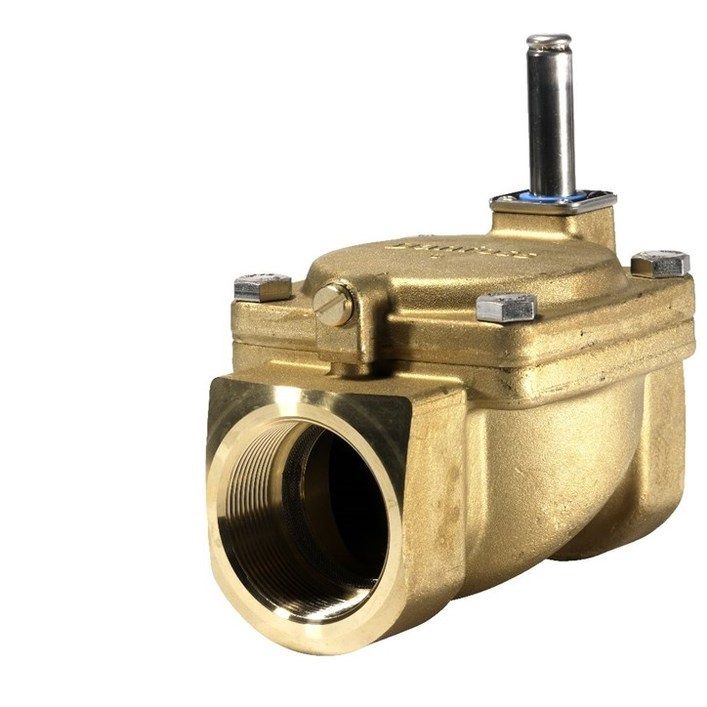

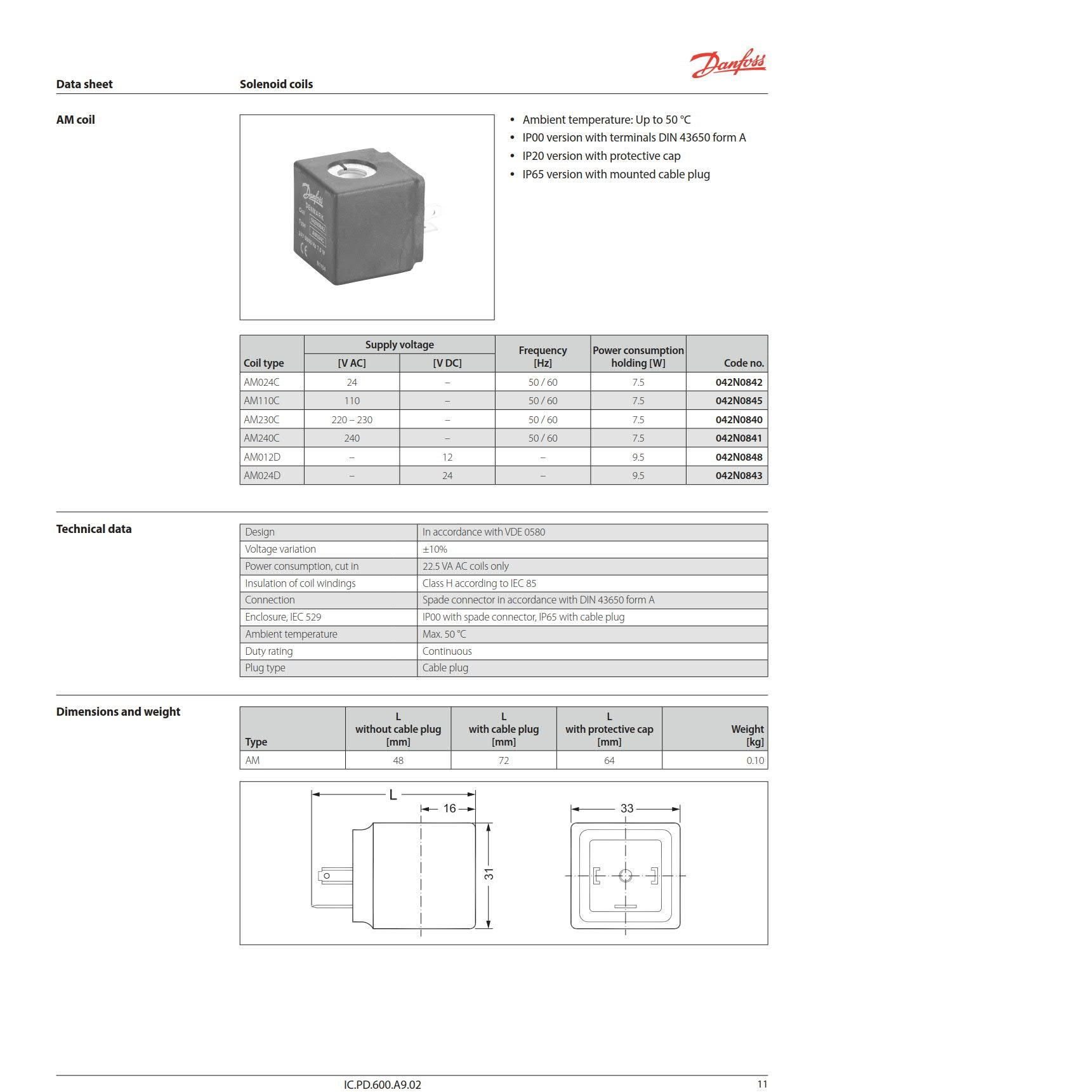

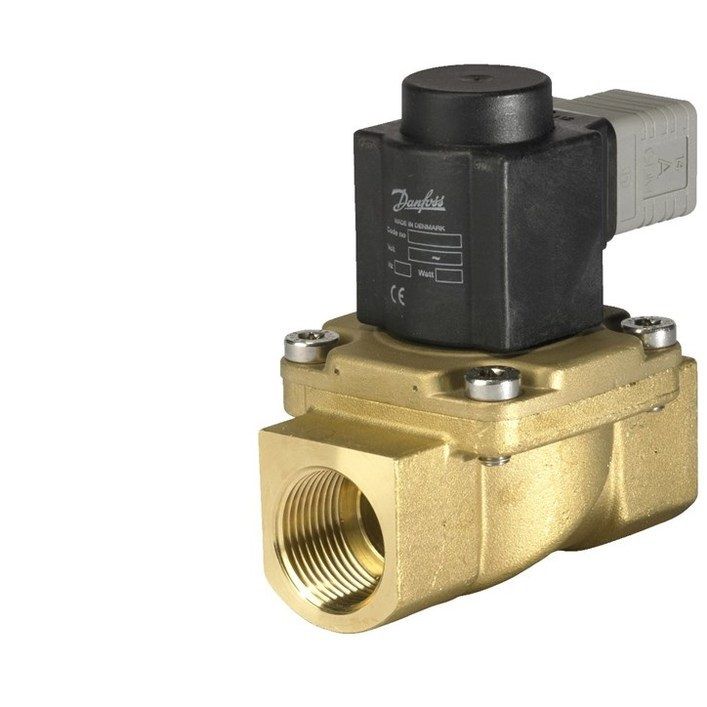

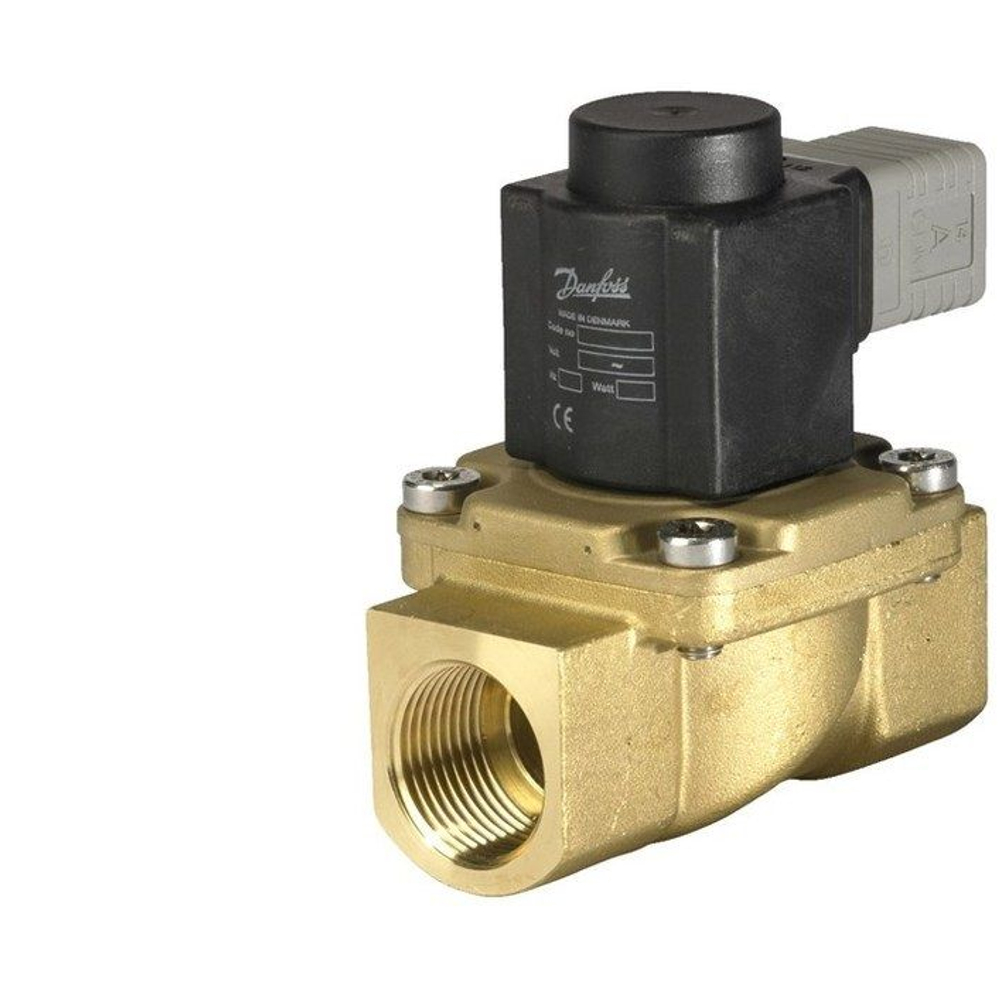

Клапан электромагнитный латунь НЗ нормально-закрытый EV220B ДУ 15 РУ16 G1/2" ВР DANFOSS 032U451431 в комплекте c катушкой AM024C, 24 В, 50/60 Гц

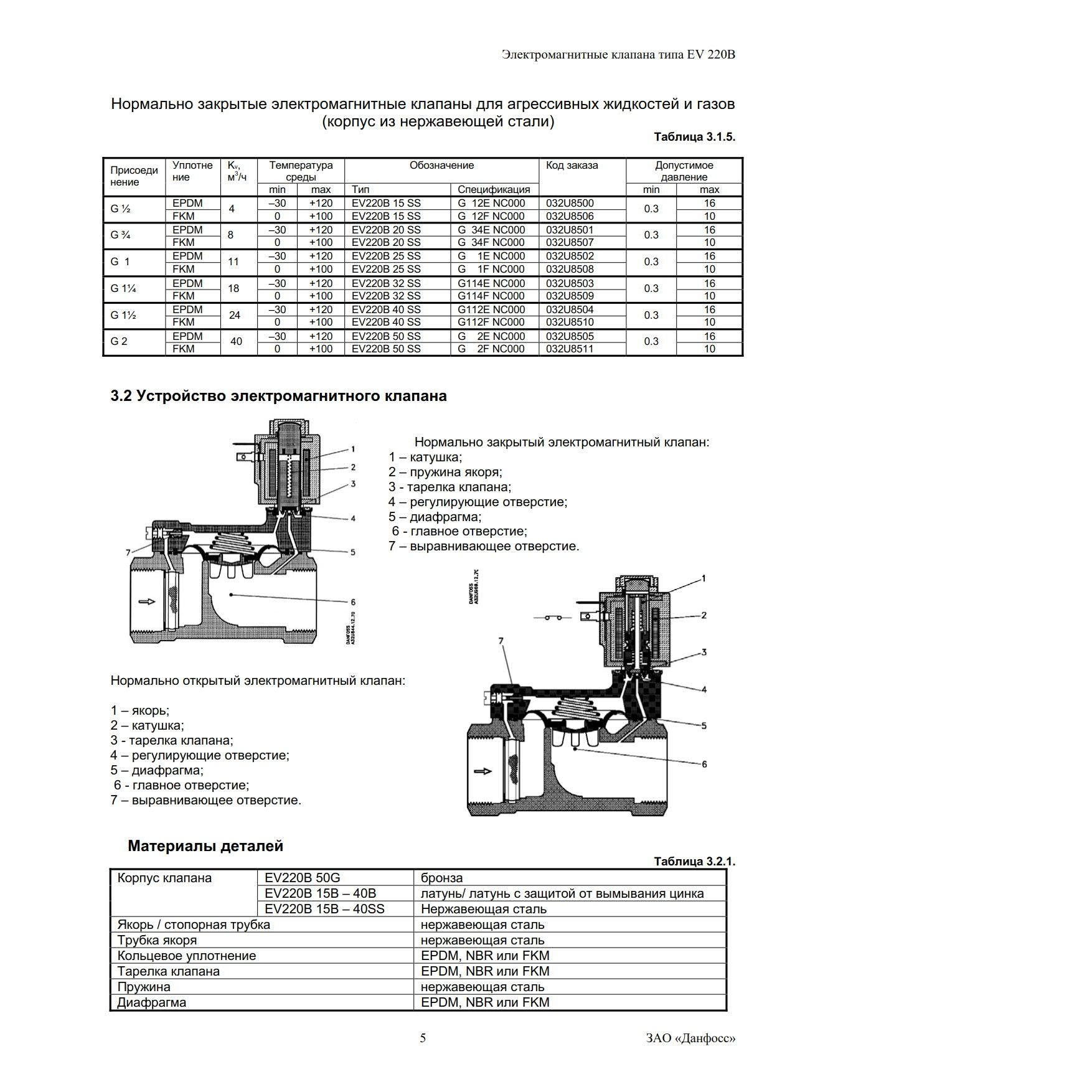

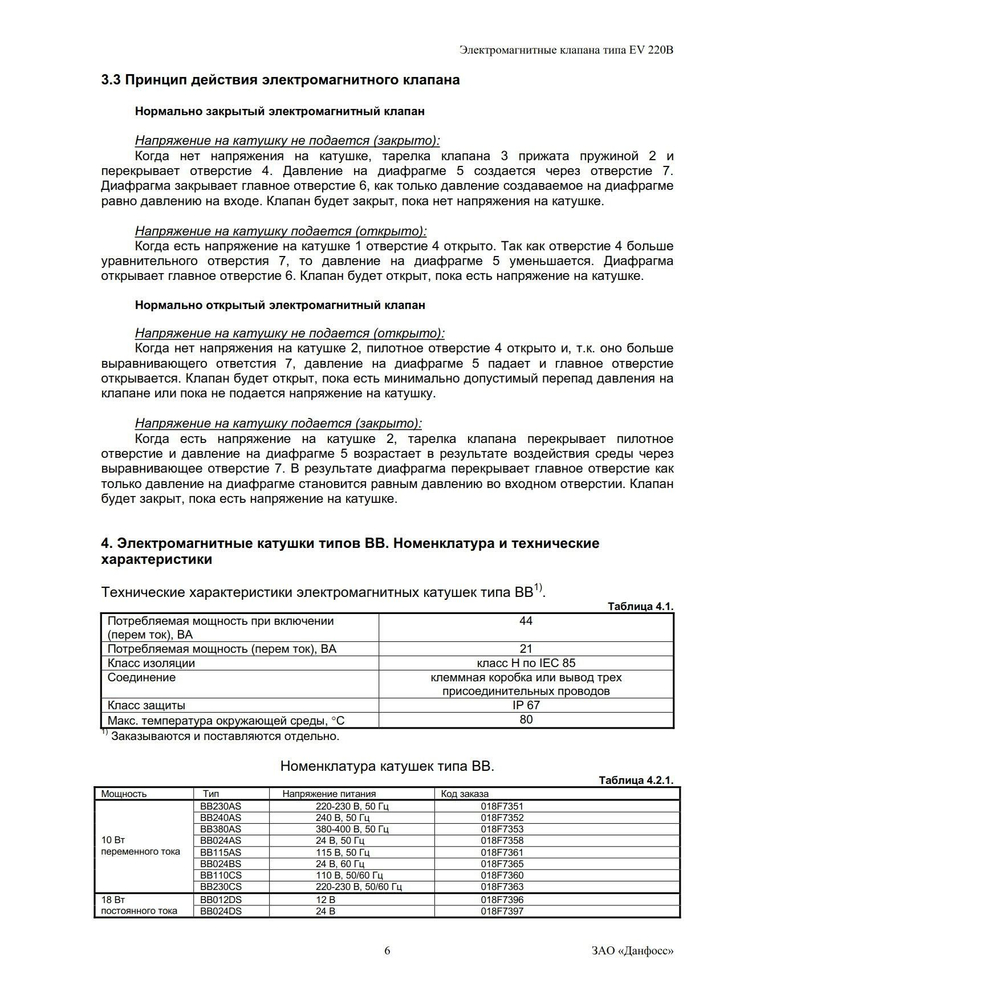

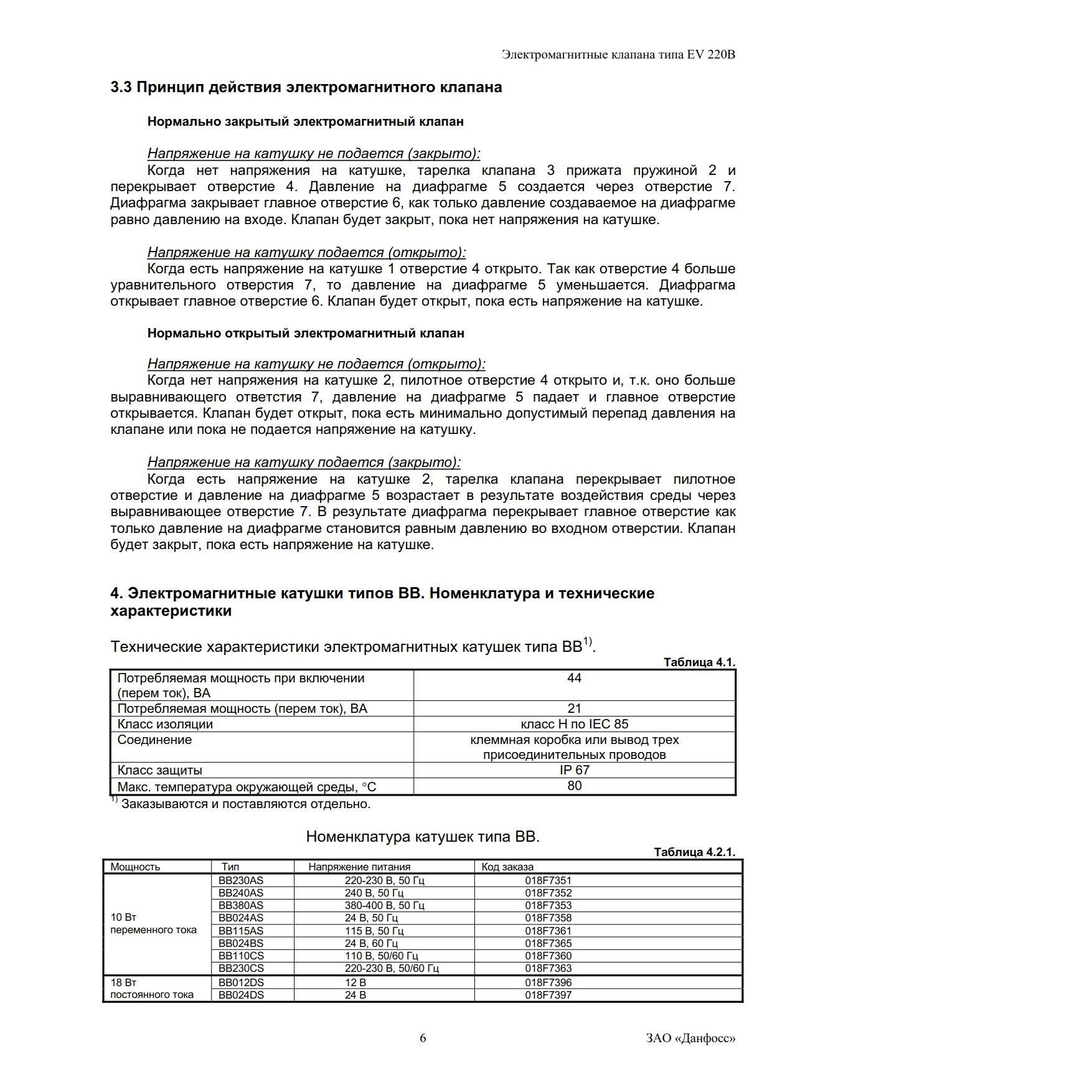

Нормально закрытый электромагнитный клапан Напряжение на катушку не подается (закрыто): Когда нет напряжения на катушке, тарелка клапана 3 прижата пружиной 2 и перекрывает отверстие 4. Давление на диафрагме 5 создается через отверстие 7. Диафрагма закрывает главное отверстие 6, как только давление создаваемое на диафрагме равно давлению на входе. Клапан будет закрыт, пока нет напряжения на катушке. Напряжение на катушку подается (открыто): Когда есть напряжение на катушке 1 отверстие 4 открыто. Так как отверстие 4 больше уравнительного отверстия 7, то давление на диафрагме 5 уменьшается. Диафрагма открывает главное отверстие 6. Клапан будет открыт, пока есть напряжение на катушке. Нормально открытый электромагнитный клапан Напряжение на катушку не подается (открыто): Когда нет напряжения на катушке 2, пилотное отверстие 4 открыто и, т.к. оно больше выравнивающего ответстия 7, давление на диафрагме 5 падает и главное отверстие открывается. Клапан будет открыт, пока есть минимально допустимый перепад давления на клапане или пока не подается напряжение на катушку. Напряжение на катушку подается (закрыто): Когда есть напряжение на катушке 2, тарелка клапана перекрывает пилотное отверстие и давление на диафрагме 5 возрастает в результате воздействия среды через выравнивающее отверстие 7. В результате диафрагма перекрывает главное отверстие как только давление на диафрагме становится равным давлению во входном отверстии. Клапан будет закрыт, пока есть напряжение на катушке.

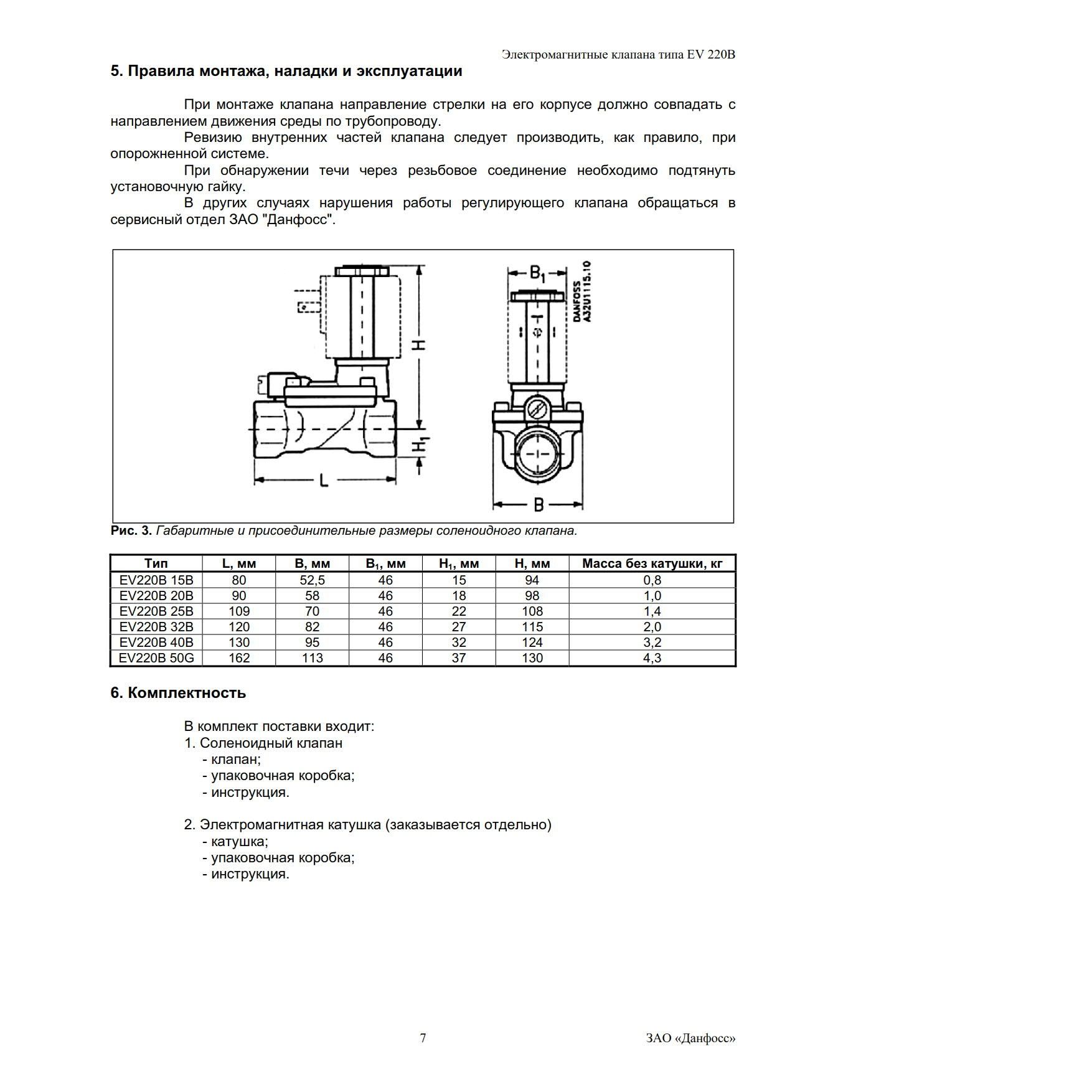

При монтаже клапана направление стрелки на его корпусе должно совпадать с направлением движения среды по трубопроводу. Ревизию внутренних частей клапана следует производить, как правило, при опорожненной системе. При обнаружении течи через резьбовое соединение необходимо подтянуть установочную гайку. В других случаях нарушения работы регулирующего клапана обращаться в сервисный отдел ЗАО "Данфосс".
