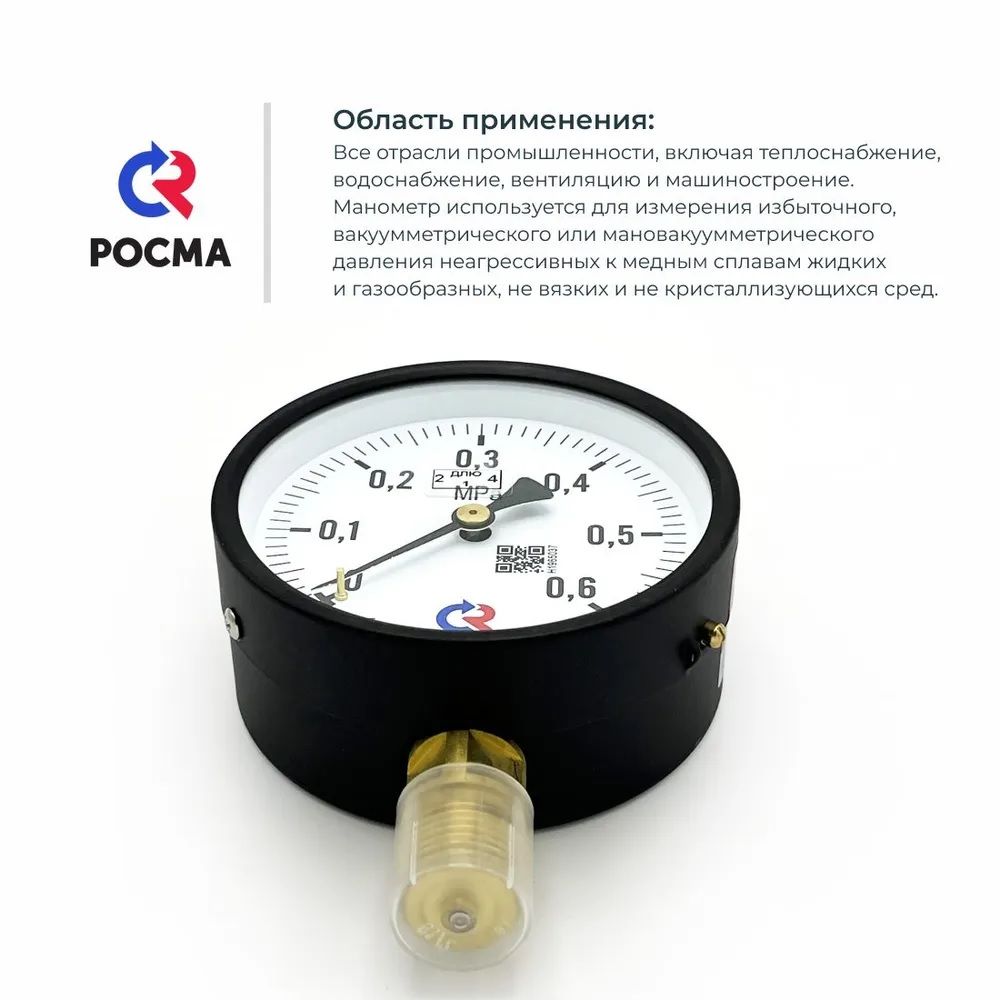

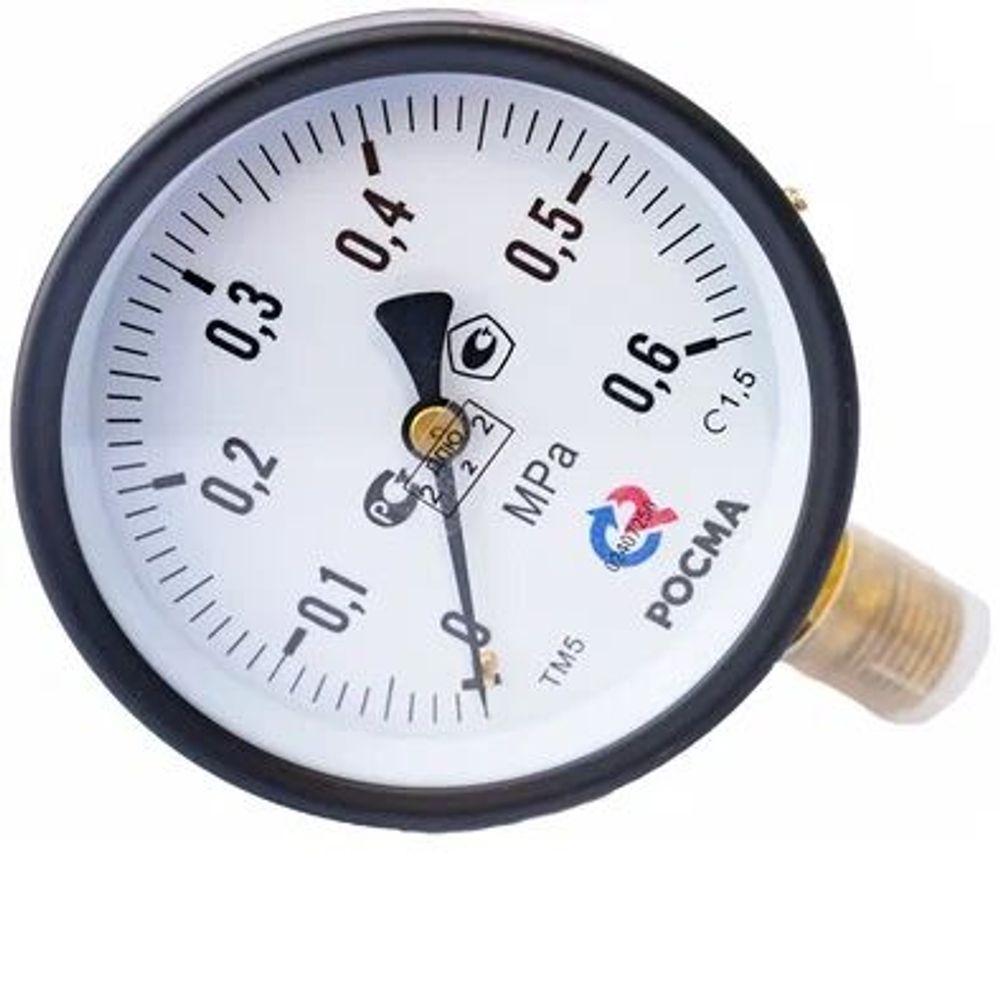

Манометр ТМ-510Р.00 радиальный Дк100мм 0-0,6 МПа кл.1,5 G1/2" Росма

Тип ТМ (ТВ, ТМВ), серия 10. Манометр стандартный используется для измерения избыточного, вакуумметрического или мановакуумметрического давления неагрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред. При этом рабочая температура измеряемой среды - до 150 °C. Корпус манометров в стандартном исполнении выполнен из стали, механизм — из латунного сплава. Принцип действия манометров приборов основан на зависимости деформации чувствительного элемента от измеряемого давления. В качестве чувствительного элемента используется трубка Бурдона. Под воздействием измеряемого давления свободный конец трубки перемещается с помощью специального механизма и вращает стрелку манометра.По типу исполнения манометры производятся с радиальным, осевым или эксцентрическим расположением штуцера. Приборы поставляются без фланца, но в зависимости от конструкции панели, могут комплектоваться передним / задним фланцем (фланцевый манометр) с целью его последующей установки.Область применения: все отрасли промышленности, включая теплоснабжение, водоснабжение, вентиляцию и машиностроение.

• Диаметр корпуса, мм 100

• Класс точности 1.5%

• Диапазон показаний давлений, МПа 0-2,5

• Рабочие диапазоны

Постоянная нагрузка: ¾ шкалы; Переменная нагрузка: ⅔ шкалы; Кратковременная нагрузка: 110% шкалы

• Диапазон рабочих температур, °C

Окружающая среда: −60…+60; Измеряемая среда: −50…+150

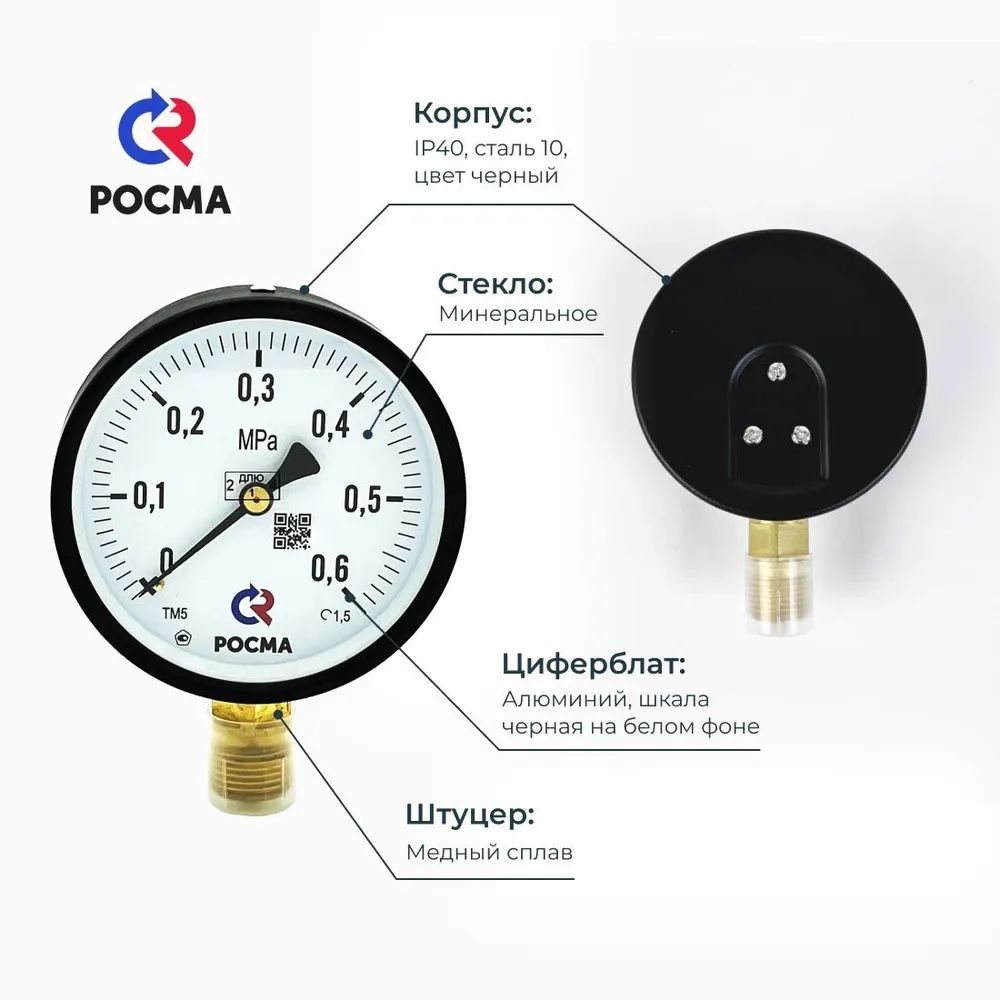

• Корпус - IP40, сталь 10, цвет черный

• Кольцо - Сталь 10, цвет черный

• Чувствительный элемент - Медный сплав (100 МПа — сталь 38ХМ)

• Трибко-секторный механизм- Медный сплав

• Циферблат - Алюминий, шкала черная на белом фоне

• Стекло - Минеральное

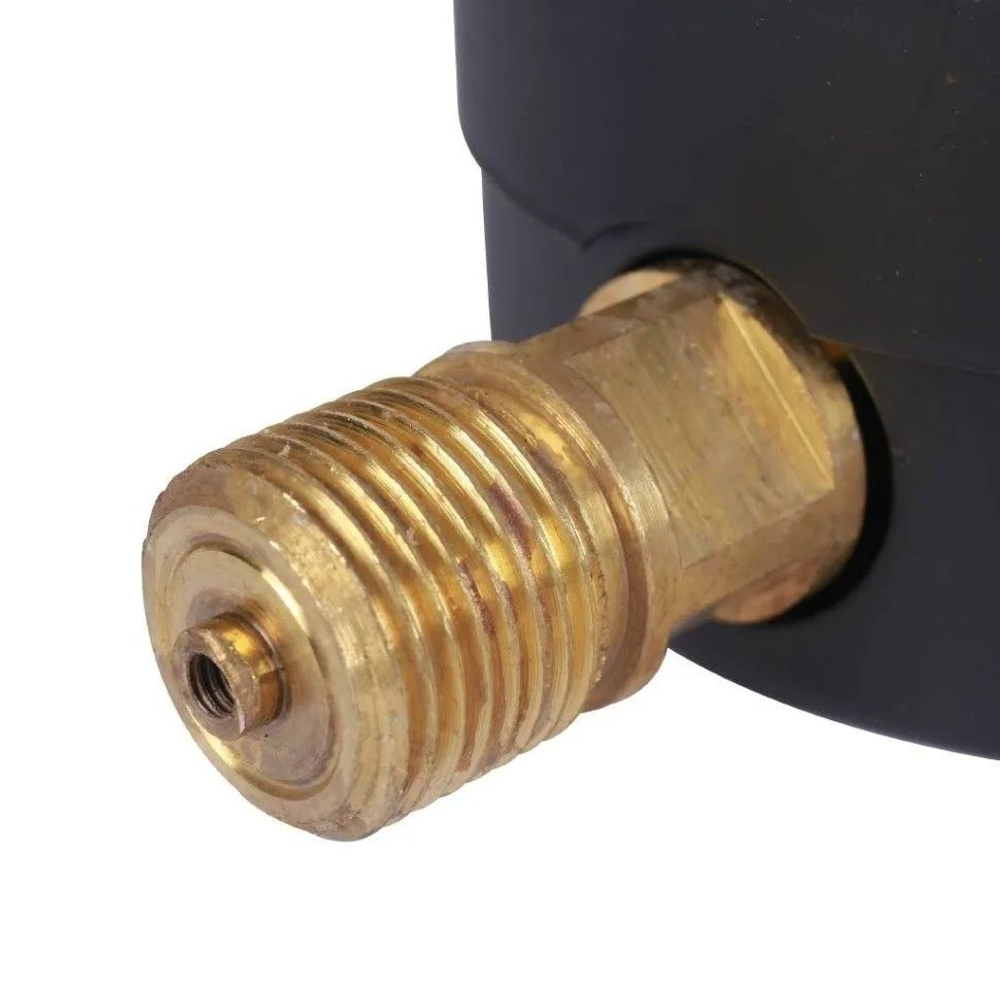

• Штуцер - Медный сплав

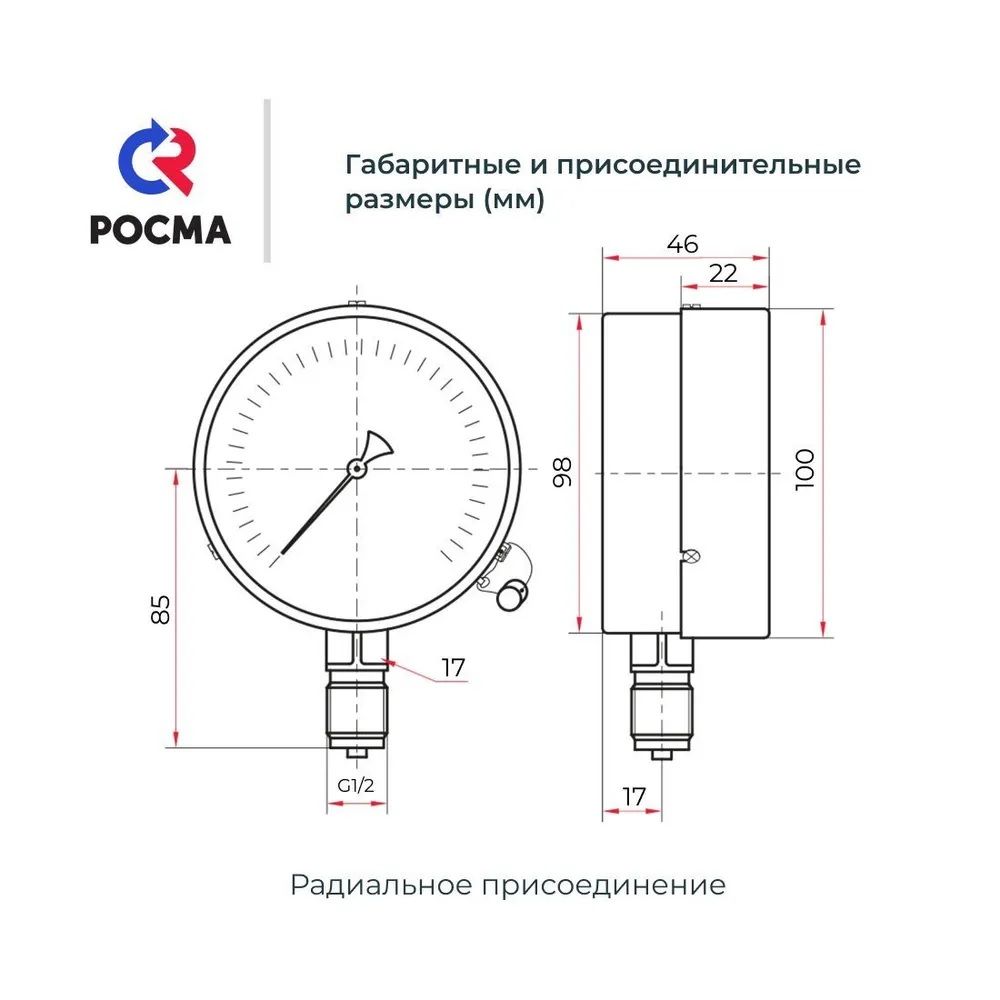

• Присоединение - Радиальное G1/2

• Межповерочный интервал - 2 года

• Климатическое исполнение - Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150
